Транзистор КП350: КП350А, КП350Б, КП350В, 2П350А, 2П350Б


Транзистор КП350 - полевой, с двумя изолированными затворами и каналом n-типа, диффузионно-планарный, кремниевый. Применяется в генераторах, усилителях и преобразователях сверхвысокой частоты (до 700 МГц). Корпус металлостеклянный, выводы гибкие. На корпусе наносится тип транзистора. Дополнительно КП350А, КП350Б и КП350В маркируются двумя чёрными точками на торце корпуса. Весит не более 0.7 г.

КП350 цоколевка

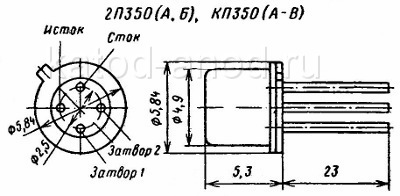

Цоколевка КП350 показана на рисунке.

Транзистор КП350

Электрические параметры транзистора КП350

Коэффициент шума (статический)
при Uси = 10 В, Uзи = 6 В, Iс = 10 мА:
f = 400 МГц, 2П350А 4.8 ÷ 6 дБ
типовое значение 5.5 дБ
КП350А 3.7 ÷ 6 дБ
типовое значение 3.8 дБ
КП350В 4.1 ÷ 8 дБ
типовое значение 4.8 дБ
f = 100 МГц, 2П350Б 4.15 ÷ 6 дБ
типовое значение 4.9 дБ
КП350Б 2 ÷ 5 дБ
типовое значение 3 дБ
• Крутизна характеристики по первому затвору
при Uси = 10 В, Uз2и = 6 В, Iс = 10 мА, f = 50 ÷ 1500 Гц:
КП350А, КП350Б, КП350В:
T = +25°C 6 ÷ 13 мА/В
типовое значение 10 мА/В
T = −60°C 6 ÷ 13 мА/В
типовое значение 11.5 мА/В
T = +85°C 4 ÷ 10 мА/В
типовое значение 8 мА/В
2П350А, 2П350Б:
T = +25°C 6 ÷ 11.5 мА/В
типовое значение 9.4 мА/В
T = −60°C 6 ÷ 15 мА/В
типовое значение 11.7 мА/В
T = +85°C 4 ÷ 10 мА/В
типовое значение 8 мА/В
• Крутизна характеристики по второму затвору
при Uси = 10 В, Uз1и = 6 В и Iс = 10 мА:
0.6 ÷ 0.85 мА/В
типовое значение 0.7 мА/В
• Напряжение отсечки по первому затвору
при Uси = 15 В, Uз2и = 6 В, Iс = 0.1 мА:
КП350А, КП350Б, КП350В 0.07 ÷ 6 В
типовое значение 0.7 В
2П350А, 2П350Б 0.17 ÷ 6 В
типовое значение 0.29 В
• Напряжение отсечки по второму затвору
при Uси = 15 В, Uз1и = 5 В и Iс = 0.1 мА:
0.15 ÷ 4.5 В
типовое значение 0.5 мА/В
• Начальный ток стока при Uси = 15 В, Uз1и = Uз2и = 0, не более:
КП350А, КП350Б, КП350В при T = +25°C 3.5 мА
T = −45°C и +85°C 6 мА
2П350А, 2П350Б при T = +25°C 3.5 мА
T = −60°C и +85°C 6 мА
• Ток утечки затвора при Uси = 15 В, не более 5 нА
• Входная ёмкость при Uси = 10 В, Uз1и = Uз2и = 0, f = 10 МГц:
КП350А, КП350Б, КП350В 2.9 ÷ 6 пФ
типовое значение 3.5 пФ
2П350А, 2П350Б 3 ÷ 6 пФ
типовое значение 3.2 пФ
• Проходная ёмкость при Uси = 10 В, Uз1и = Uз2и = 0, f = 10 МГц:
КП350А, КП350Б, КП350В 0.03 ÷ 0.07 пФ
типовое значение 0.05 пФ
2П350А, 2П350Б 0.03 ÷ 0.07 пФ
типовое значение 0.04 пФ
• Выходная ёмкость при Uси = 10 В, Uз1и = Uз2и = 0, f = 10 МГц:
КП350А, КП350Б, КП350В 2.9 ÷ 6 пФ
типовое значение 3.2 пФ
2П350А, 2П350Б 3.2 ÷ 6 пФ
типовое значение 4 пФ
• Активная составляющая выходной проводимости
при Uси = 10 В, Uз2и = 6 В и Iс = 10 мА
для КП350А, КП350Б и КП350В, не более:
250 мкСм

Предельные эксплуатационные характеристики транзисторов КП350

• Напряжение сток - исток 15 В
• Напряжение первый затвор - сток для КП350А, КП350Б, КП350В
21 В
• Напряжение первый (второй) затвор - исток 15 В
• Ток стока 30 мА
• Рассеиваемая мощность (постоянная):
при T ≤ +25°C 200 мВт
при T = +85°C 100 мВт
• Рабочая температура (окружающей среды)
КП350А, КП350Б, КП350В −45°C ... +85°C
2П350А, 2П350Б −60°C ... +85°C
