Транзистор КП707


Транзистор КП707 - полевой, кремниевый, переключательный, эпитаксиально-планарный с изолированным затвором с каналом n-типа. Основное применение - схемы управления электродвигателями, источники вторичного электропитания с бестрансформаторным входом, регуляторах, стабилизаторах и преобразователях с непрерывным импульсным управлением. КП707А, КП707Б, КП707В имеют жёсткие выводы со стеклянными изоляторами и металлический корпус массой не более 20 г. КП707А1, КП707Б1, КП707В1 - жёсткие выводы и пластмассовый корпус. Масса не более 2.5 г. На корпусе указывается тип прибора.

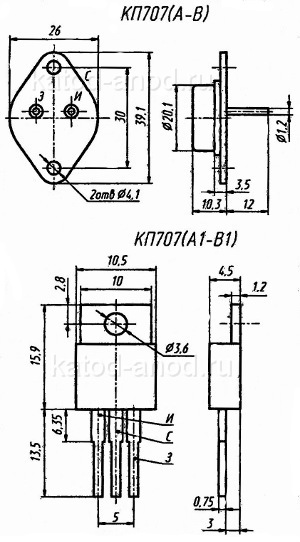

Цоколевка КП707

Транзистор КП707

Электрические параметры транзистора КП707

• Крутизна характеристики
при Uси = 20 В, Iс = 3 мА, Q = 200, не менее
1.6 А/В
• Пороговое напряжение
при Uзи = Uси, Iс = 10 мА, не более
5 В
• Ток стока при Uси = 30 В, Uзи = 10 В, не менее:
КП707А, КП707А1 25 А
КП707Б, КП707Б1 16.5 А
КП707В, КП707В1 12.5 А
• Остаточный ток стока
при Uси = Uси макс, Uзи = 0, не более
1 мА
• Начальный ток стока
при Uси = 20 В, Uзи = 0, не более
25 мА
• Ток утечки затвора
при Uси = 0, Uзс = 20 В, не более
100 мкА
• Сопротивление сток-исток в открытом состоянии
при Uси = 20 В, Iс = 2 А, не более:
КП707А, КП707А1 1 Ом
КП707Б, КП707Б1 2.5 Ом
КП707В, КП707В1 3 Ом
• Время задержки
Uвх = 20 В, Rг = 100 Ом, Rн = 50 Ом, не более:
КП707А, КП707А1 при Uси = 200 В 25 нс
КП707Б, КП707Б1 при Uси = 300 В 25 нс
КП707В, КП707В1 при Uси = 500 В 25 нс
• Время нарастания
Uвх = 20 В, Rг = 100 Ом, Rн = 50 Ом, не более:
КП707А, КП707А1 при Uси = 200 В 55 нс
КП707Б, КП707Б1 при Uси = 300 В 55 нс
КП707В, КП707В1 при Uси = 500 В 55 нс
• Время выключения
Uвх = 20 В, Rг = 100 Ом, Rн = 50 Ом, не более:
КП707А, КП707А1 при Uси = 200 В 80 нс
КП707Б, КП707Б1 при Uси = 300 В 80 нс
КП707В, КП707В1 при Uси = 500 В 80 нс
• Входная ёмкость
при Uси = 25 В, Uзи = 0, не более
1600 пФ
• Проходная ёмкость
при Uси = 25 В, Uзи = 0, не более
45 пФ
• Выходная ёмкость
при Uси = 25 В, Uзи = 0, не более
600 пФ

Предельные эксплуатационные показатели транзисторов КП707

• Постоянное напряжение сток-исток:
КП707А, КП707А1 400 В
КП707Б, КП707Б1 600 В
КП707В, КП707В1 750 В
• Постоянное напряжение затвор-исток 20 В
• Рассеиваемая мощность (постоянная) при Тк = −60...+25°C
100 Вт
• Температура перехода +150°C
• Рабочая температура (окружающей среды) −60...Тк = +100°C
