Транзистор КП904: КП904А, КП904Б, 2П904А, 2П904Б


Транзистор КП904 - полевой, кремниевый, планарный, с изолированным затвором и индуцированным затвором n-типа. Основное назначение - генераторы, преобразователи и усилители в диапазоне частот до 400 МГц. Имеет жёсткие выводы и металлокерамический корпус массой не более 35 г. На корпусе указывается тип прибора.

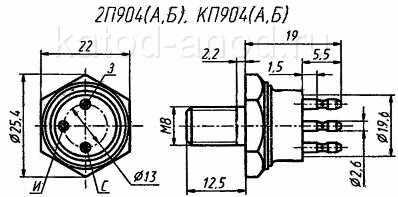

Цоколевка КП904

Транзистор КП904

Электрические параметры транзистора КП904

• Выходная мощность
при Uси = 55 В, Uзи = 0, f = 60 МГц:
  КП904А, 2П904А 50 ÷ 75 Вт
  КП904Б, 2П904Б 30 ÷ 40 Вт
• Коэффициент усиления по мощности
при Uси = 55 В, Pвых ≥ 50 Вт, f = 60 МГц (в режиме класса В)
13 ÷ 25
• Коэффициент полезного действия
при Uси = 55 В, Uзи = 0, f = 60 МГц
49 ÷ 53%
• Крутизна характеристики при Uси = 20 В, Iс = 1 А:
  T = −60°C, не менее 150 мА/В
  T = +25°C 250 ÷ 520 мА/В
  T = +125°C, не менее 100 мА/В
• Начальный ток стока
при Uси = 20 В, Uзи = 0, не более:
  T = −60°C 500 мА
  T = +25°C 350 мА
  T = +125°C 500 мА
• Остаточный ток стока
при Uси = 100 В, Uзи = −20 В, не более
200 мА
• Ток стока при Uси = 20 В, Uзи = 20 В:
  2П904А 5 ÷ 10 А
  КП904А, не менее 5 А
  2П904Б 3 ÷ 5 А
  КП904Б, не менее 3 А
• Ёмкость затвор-исток при разомкнутом выводе стока
при Uзи = −30 В, f = 1 МГц
160 ÷ 300 пФ

Предельные эксплуатационные показатели транзисторов КП904

• Напряжение сток-исток 70 В
• Напряжение сток-исток (импульсное) при tи ≤ 1 мкс, Q ≥ 2 100 В
• Напряжение затвор-сток 70 В
• Напряжение затвор-сток (импульсное) при tи ≤ 1 мкс, Q ≥ 2 120 В
• Напряжение затвор-исток 30 В
• Рассеиваемая мощность (постоянная) при Т = −60...Тк = +25°C
75 Вт
• Рабочая температура (окружающей среды) −60...Тк = +125°C
