Стабилитрон КС133А, 2С133А


Стабилитрон КС133А - сплавной, кремниевый, малой мощности. Основное назначение - стабилизация напряжения 3,3 В. Имеет диапазон тока стабилизации от 3 до 80 мА.

2С133А имеет металлостеклянный корпус с гибкими выводами. Тип стабилитрона написан на его корпусе, который является анодом (положительным выводом). Его масса около 1 г.

КС133А имеет стеклянный корпус и гибкие выводы.Тип и полярность (цоколёвка) прибора обозначаются при помощи условной маркировки. Со стороны катода находится кольцевая полоска голубого цвета, а со стороны анода - белого. Масса - около 0,3 г.

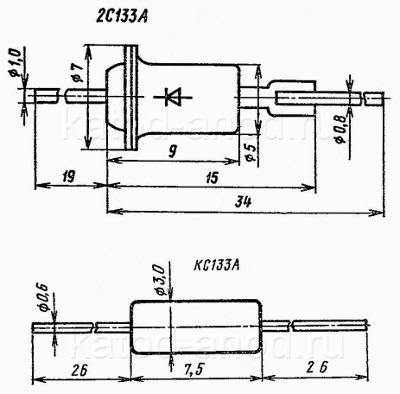

Стабилитрон КС133А, 2С133А

Электрические параметры КС133А, 2С133А

Напряжение стабилизации при Iст = 10 мА
При Т = +25°C 2,97...3,63 В
При Т = -60°C 3...4,1 В
При Т = +125°C 2,6...3,7 В
Временна´я нестабильность напряжения стабилизации ±1%
Постоянное прямое напряжение при Iпр = 50 мА, не более 1 В
Постоянный обратный ток при Uобр = 0,7 Uст для 2С133А, не более 1 мА
Дифференциальное сопротивление, не более
При Iст = 10 мА и Т = +25°C: 65 Ом
При Iст = 10 мА, Т = -60 и +125°C: 85 Ом
При Iст = 3 мА: 180 Ом

Предельные характеристики стабилитрона КС133А, 2С133А

Минимальный ток стабилизации:
3 мА
Максимальный ток стабилизации:
При Т ≤ +50°C 80 мА
При Т = +125°C 27 мА
Рассеиваемая мощность:
При Т ≤ +50°C 300 мВт
При Т = +125°C 100 мВт
Рабочая температура: -60...+125°C
