Стабилитрон КС139А, 2С139А


Стабилитрон КС139А - сплавной, кремниевый, малой мощности. Основное назначение - стабилизация напряжений от 3,51 до 4,29 В. Имеет диапазон тока стабилизации от 3 до 70 мА.

2С139А имеет металлостеклянный корпус с гибкими выводами. Тип стабилитрона написан на его корпусе, который является анодом (положительным выводом). Его масса около 1 г.

КС139А имеет стеклянный корпус и гибкие выводы.Тип и полярность (цоколёвка) прибора обозначаются при помощи условной маркировки. Со стороны катода находится кольцевая полоска голубого цвета, а со стороны анода - зелёного. Масса - около 0,3 г.

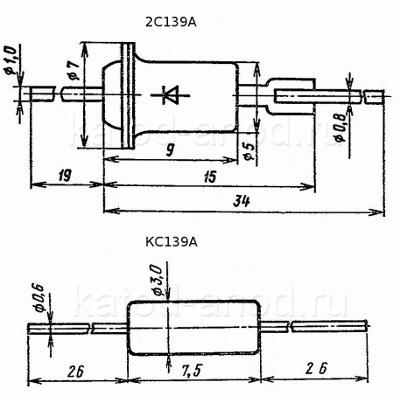

Стабилитрон КС139А, 2С139А

Электрические параметры КС139А, 2С139А

Напряжение стабилизации при Iст = 10 мА
При Т = +25°C 3,51...4,29 В
При Т = -60°C 3,5...4,8 В
При Т = +125°C 3,1...4,3 В
Временна´я нестабильность напряжения стабилизации ±1%
Постоянное прямое напряжение при Iпр = 50 мА, не более 1 В
Постоянный обратный ток при Uобр = 0,7 Uст для 2С139А, не более 1 мА
Дифференциальное сопротивление, не более
При Iст = 10 мА и Т = +25°C: 60 Ом
При Iст = 10 мА, Т = -60 и +125°C: 85 Ом
При Iст = 3 мА: 180 Ом

Предельные характеристики стабилитрона КС139А, 2С139А


Минимальный ток стабилизации: 3 мА
Максимальный ток стабилизации:
При Т ≤ +50°C 70 мА
При Т = +125°C 23 мА
Рассеиваемая мощность:
При Т ≤ +50°C 300 мВт
При Т = +125°C 100 мВт
Рабочая температура: -60...+125°C
