Стабилитрон КС147А, 2С147А


Стабилитрон КС147А - сплавной, кремниевый, малой мощности. Основное назначение - стабилизация напряжений от 4,23 до 5,17 В. Имеет диапазон тока стабилизации от 3 до 58 мА.

2С147А имеет металлостеклянный корпус с гибкими выводами. Тип стабилитрона написан на его корпусе, который является анодом (положительным выводом). Его масса около 1 г.

КС147А имеет стеклянный корпус и гибкие выводы.Тип и полярность (цоколёвка) прибора обозначаются при помощи условной маркировки. Со стороны катода находится кольцевая полоска голубого цвета, а со стороны анода - серого. Масса - около 0,3 г.

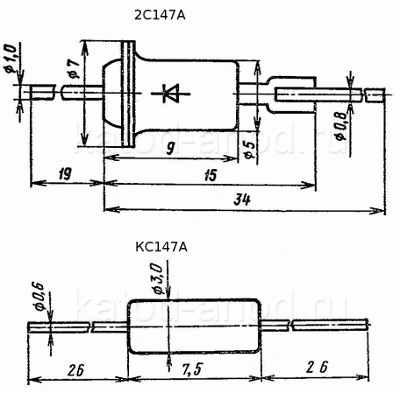

Стабилитрон КС147А, 2С147А

Электрические параметры КС147А, 2С147А

Напряжение стабилизации при Iст = 10 мА:
При Т = +25°C 4,23...5,17 В
При Т = -60°C 4...5,6 В
При Т = +125°C 3,7...5,5 В
Временна´я нестабильность напряжения стабилизации ±1%
Постоянное прямое напряжение при Iпр = 50 мА, не более 1 В
Постоянный обратный ток при Uобр = 0,7 Uст для 2С147А, не более 1 мА
Дифференциальное сопротивление, не более:
При Iст = 10 мА и Т = +25°C: 56 Ом
При Iст = 10 мА, Т = -60 и +125°C: 80 Ом
При Iст = 3 мА: 160 Ом

Предельные характеристики стабилитрона КС147А, 2С147А

Минимальный ток стабилизации:
3 мА
Максимальный ток стабилизации:
При Т ≤ +50°C 58 мА
При Т = +125°C 19 мА
Рассеиваемая мощность:
При Т ≤ +50°C 300 мВт
При Т = +125°C 100 мВт
Рабочая температура: -60...+125°C
