Стабилитрон КС168А, 2С168А


Стабилитрон КС168А - сплавной, кремниевый, малой мощности. Основное назначение - стабилизация напряжений от 6,12 до 7,48 В. Имеет диапазон тока стабилизации от 3 до 45 мА.

2С168А имеет металлостеклянный корпус с гибкими выводами. Тип стабилитрона написан на его корпусе, который является анодом (положительным выводом). Его масса - 1 г.

КС168А имеет стеклянный корпус и гибкие выводы.Тип и полярность (цоколёвка) прибора обозначаются при помощи условной маркировки. Со стороны катода находится кольцевая полоска голубого цвета, а со стороны анода - красного. Масса - 0,3 г.

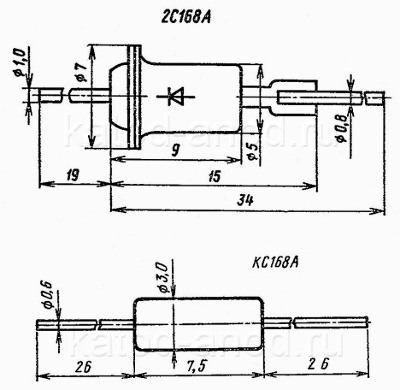

Стабилитрон КС168А, 2С168А

Электрические параметры КС168А, 2С168А

Напряжение стабилизации при Iст = 10 мА:
При Т = +25°C 6,12...7,48 В
При Т = -60°C 5,6...8 В
При Т = +125°C 5,6...8 В
Временна´я нестабильность напряжения стабилизации ±1%
Постоянное прямое напряжение при Iпр = 50 мА, не более 1 В
Постоянный обратный ток при Uобр = 0,7 Uст для 2С168А, не более 1 мА
Дифференциальное сопротивление, не более:
При Iст = 10 мА и Т = +25°C: 28 Ом
При Iст = 10 мА, Т = -60 и +125°C:
2С168А 39 Ом
КС168А 36 Ом
При Iст = 3 мА: 120 Ом

Предельные характеристики стабилитрона КС168А, 2С168А

Минимальный ток стабилизации:
3 мА
Максимальный ток стабилизации:
При Т ≤ +50°C 45 мА
При Т = +125°C 15 мА
Рассеиваемая мощность:
При Т ≤ +50°C 300 мВт
При Т = +125°C 100 мВт
Рабочая температура: -60...+125°C
