Транзистор КТ117: КТ117А, КТ117Б, КТ117В, КТ117Г


Транзистор КТ117 - эпитаксиально-планарный, однопереходный, кремниевый, с базой n-типа. Применяется в маломощных генераторах. Имеет металлический корпус. Выводы - гибкие. Надпись о типе элемента нанесена на корпусе. Весит не более 0.45 г.

КТ117 цоколевка

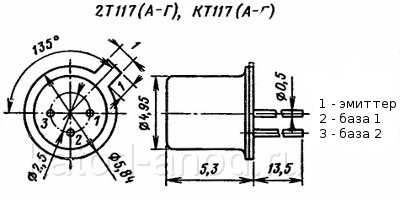

Цоколевка КТ117 показана на рисунке.

Транзистор КТ117

Электрические параметры транзистора КТ117

• Коэффициент передачи тока. (Режим малого сигнала.) UБ1Б2 = 10В:
T = +25°C:
КТ117А, КТ117В, 2Т117А, 2Т117В 0.5 ÷ 0.7
2Т117Б, 2Т117Г 0.65 ÷ 0.85
КТ117Б, КТ117Г 0.65 ÷ 0.9
T = +70°C:
КТ117А, КТ117В, 2Т117А, 2Т117В 0.45 ÷ 0.7
2Т117Б 0.6 ÷ 0.85
2Т117Г 0.6 ÷ 0.8
КТ117Б, КТ117Г 0.6 ÷ 0.9
T = −60°C:
КТ117А, КТ117В, 2Т117А, 2Т117В 0.5 ÷ 0.8
2Т117Б, 2Т117Г 0.65 ÷ 0.9
КТ117Б, КТ117Г 0.65 ÷ 0.95
• Частота генерации (максимальная) 200 КГц
• Время включения UБ1Б2 = 10 В, Iэ = 50 мА, не более:
T = +25°C 3 мкс
T = −60...+125°C 5 мкс
• Напряжение Э-Б (остаточное), не более:
T = −60...+25°C 5 В
при Tэ = 10 мА, Т = +70°C для 2Т117(А-Г) 4 В
при Tэ = 50 мА, Т = +70°C для КТ117(А-Г) 4 В
• Ток включения эмиттера при UБ1Б2 = 10 В, не более 20 мкА
• Ток выключения эмиттера при UБ1Б2 = 20 В, не менее 1 мА
• Ток модуляции, не менее: 10 мА
• Обратный ток эмиттера при UБ1Б2 = 30 В, не более:
T = +25°C 1 мкА
T = +125°C 10 мкА
• Межбазовое сопротивление:
при T = +25°C:
2Т117А, 2Т117Б 4 ÷ 7.5 КОм
2Т117В, 2Т117Г 6 ÷ 9 КОм
КТ117А, КТ117Б 4 ÷ 9 КОм
КТ117В, КТ117Г 8 ÷ 12 КОм
при T = +70°C:
2Т117В, 2Т117Г 6 ÷ 15 КОм
КТ117В, КТ117Г 6 ÷ 18 КОм
при T = −60°C:
2Т117В, 2Т117Г 3 ÷ 8.5 КОм
КТ117В, КТ117Г 4 ÷ 12 КОм

Предельные эксплуатационные характеристики транзистора КТ117

• Межбазовое напряжение (постоянное) 30 В
• Напряжение Б-Э 30 В
• Ток Э (постоянный) 50 мА
• Ток Э (импульсный) при tи ≤ 10 мкс, Q ≥ 200 1 А
• Рассеиваемая мощность Э (постоянная):
при Т = −60...+35°C 300 мВт
при Т = +125°C 15 мВт
• Температура p-n перехода 130°C
• Рабочая температура (окружающей среды) −60°...+125°C
