Транзистор КТ203: КТ203А, КТ203Б, КТ203В, 2Т203А, 2Т203Б, 2Т203В, 2Т203Г, 2Т203Д


Транзистор КТ203 - усилительный, эпитаксиально-планарный, кремниевый, структуры p-n-p. Применяется в импульсных и усилительных устройствах. КТ203А, КТ203Б, КТ203В, 2Т203А, 2Т203Б, 2Т203В, 2Т203Г, 2Т203Д выпускаются в металлостеклянном, а КТ203АМ, КТ203БМ, КТ203ВМ в пластмассовом корпусе с гибкими выводами. В металлостеклянном варианте тип транзистора указывается на корпусе. Пластмассовый вариант маркируется цветным кодом на торце:

КТ203АМ тёмно-красный
КТ209БМ жёлтый
КТ209ВМ тёмно-зелёный

Боковая поверхность всех транзисторов имеет тёмно-красный окрас.
Весит транзистор КТ203 не более 0.5 г.

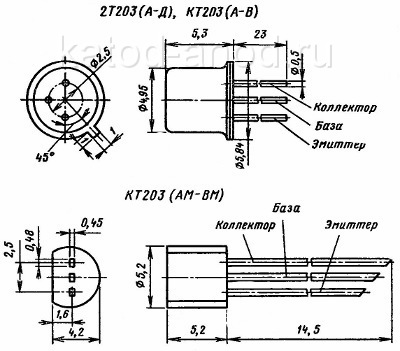

КТ203 цоколевка

Цоколевка КТ203 показана на рисунке.

Транзистор КТ203

Электрические параметры транзистора КТ203

• Коэффициент передачи тока (в режиме малого сигнала)
Uкб = 5 В, Iэ = 1 мА:
 Т = +25°C:
КТ203А, КТ203АМ, 2Т203А, не менее 9
2Т203Б 30 ÷ 90
2Т203В 15 ÷ 100
2Т203Г, не менее 40
2Т203Д 60 ÷ 200
КТ203Б, КТ203БМ 30 ÷ 150
КТ203В, КТ203ВМ 30 ÷ 200
 Т = +125°C:
КТ203А, КТ203АМ, 2Т203А, не менее 9
2Т203Б 30 ÷ 80
2Т203В 15 ÷ 200
2Т203Г, не менее 40
2Т203Д 60 ÷ 400
КТ203Б, КТ203БМ 30 ÷ 230
КТ203В, КТ203ВМ 30 ÷ 400
 Т = −60°C:
КТ203А, КТ203АМ, 2Т203А, не менее 7
2Т203Б 15 ÷ 90
КТ203В, 2Т203В, КТ203БМ 10 ÷ 100
2Т203Г, не менее 20
2Т203Д 30 ÷ 200
КТ203В, КТ203ВМ 15 ÷ 200
• Граничная частота коэффициента передачи тока в схеме с ОБ
при Uкб = 5 В, Iэ = 1 мА, не менее:
КТ203А, КТ203Б, КТ203В, 2Т203А, 2Т203Б,
2Т203В, КТ203АМ, КТ203БМ, КТ203ВМ
5 МГц
2Т203Г, 2Т203Д 10 МГц
• Напряжение насыщения К-Э, не более:
при Iк = 20 мА, Iб = 4 мА для КТ203Б, 2Т203Б, КТ203БМ 1 В
при Iк = 10 мА, Iб = 1 мА для 2Т203Г 0.5 В
при Iк = 10 мА, Iб = 1 мА для 2Т203Д 0.35 В
при Iк = 20 мА, Iб = 4 мА для КТ203В, КТ203ВМ 0.5 В
• Ток коллектора (обратный), при Uкб = Uкб, max, не более:
Т = +25°C 1 мкА
Т = Тмакс 15 мкА
• Ток эмиттера (обратный), при Uэб = Uэб max, не более 1 мкА
• Входное сопротивление в режиме малого сигнала в схеме с общей базой
при Iэ = 1 мА, не более:
при Uкб = 50 В КТ203А, КТ203АМ, 2Т203А 300 Ом
при Uкб = 30 В КТ203Б, КТ203БМ, 2Т203Б 300 Ом
при Uкб = 15 В КТ203В, КТ203ВМ, 2Т203В 300 Ом
при Uкб = 5 В 2Т203Г, 2Т203Д 300 Ом
• Ёмкость коллекторного перехода при Uкб = 5 В, f = 10 МГц, не более
10 пФ

Предельные эксплуатационные характеристики транзисторов КТ203

• Напряжение К-Б (постоянное):
 при Т = −60...+75°C:
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 60 В
КТ203Б, КТ203БМ, 2Т203Б 30 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 15 В
 при Т = +125°C:
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 30 В
КТ203Б, КТ203БМ, 2Т203Б 15 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 10 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 2 КОм:
 при Т = −60...+75°C:
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 60 В
КТ203Б, КТ203БМ, 2Т203Б 30 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 15 В
 при Т = +125°C:
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 30 В
КТ203Б, КТ203БМ, 2Т203Б 15 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 10 В
• Напряжение Э-Б (постоянное):
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 30 В
КТ203Б, КТ203БМ, 2Т203Б 15 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 10 В
• Ток коллектора (постоянный) 10 мА
• Ток коллектора (импульсный) при tи ≤ 10 мкс, Q ≥ 10   50 мА
• Рассеиваемая мощность коллектора1 (постоянная):
T = −60...+75°C 150 мВт
T = +125°C 60 мВт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды) −60 ... +125°C

1 При T > +75°C Pк, макс уменьшается линейно.
