Транзистор КТ3117: КТ3117А, 2Т3117А


Транзистор КТ3117 - импульсный, эпитаксиально-планарный, кремниевый. Применяется в переключающих и импульсных устройствах. Имеет металлостеклянный корпус. Выводы - гибкие. Тип указывается на корпусе. Весит транзистор не более 0.4 г.

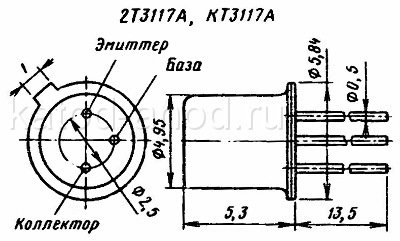

КТ3117 цоколевка

Цоколевка КТ3117 показана на рисунке.

Транзистор КТ3117

Электрические параметры транзистора КТ3117

• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкэ = 5 В, Iэ = 200 мА:
 Т = +25°C 40 ÷ 200
 Т = −45°C КТ3117А, Т = −60°C 2Т3117А 15 ÷ 200
 Т = +85°C КТ3117А, Т = +125°C 2Т3117А 30 ÷ 350
• Граничная частота коэффициента передачи тока
при Uкэ = 10 В, Iк = 30 мА, не менее:
КТ3117А 200 МГц
2Т3117А 300 МГц
• Время рассасывания при Iк = 500 мА, Iб = 50 мА, не более:
КТ3117А 80 нс
2Т3117А 60 нс
• Напряжение насыщения К-Э при Iк = 500 мА, Iб = 50 мА, не более:
КТ3117А 0.6 В
2Т3117А 0.5 В
• Напряжение насыщения Э-Б при Iк = 500 мА, Iб = 50 мА, не более
1.2 В
• Ток коллектора (обратный) при Uкб = 60 В, не более:
T = +25°C КТ3117А 10 мкА
T = +25°C 2Т3117А 5 мкА
T = +85°C КТ3117А 100 мкА
T = +125°C 2Т3117А 50 мкА
• Ток эмиттера (обратный) при Uэб = 4 В для 2Т3117А, не более 5 мкА
• Ёмкость коллекторного перехода  при Uкб = 10 В, не более 10 пФ
• Ёмкость эмиттерного перехода при Uэб = 0, не более 80 пФ

Предельные эксплуатационные характеристики транзисторов КТ3117

• Напряжение К-Б (постоянное): 60 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 1 кОм
КТ3117А 50 В
2Т3117А 60 В
• Постоянное напряжение Э-Б 4 В
• Импульсное напряжение Э-Б при tи ≤ 1 мкс, Q ≥ 2 5 В
• Ток коллектора (постоянный) 400 мА
• Ток коллектора (импульсный) при tи ≤ 10 мкс, Q ≥ 10 800 мА
• Рассеиваемая мощность коллектора (постоянная):
T ≤ +40°C КТ3117А 300 мВт
T ≤ +25°C 2Т3117А 300 мВт
T = +85°C КТ3117А 180 мВт
T = +125°C 2Т3117А 70 мВт
Tк ≤ +50°C 2Т3117А 1 Вт
Tк = +125°C 2Т3117А 250 мВт
• Рассеиваемая мощность коллектора (импульсная) при Tи = ≤ 10 мкс, Q ≥ 10:
T ≤ +40°C КТ3117А 800 мВт
T ≤ +25°C 2Т3117А 800 мВт
T = +85°C КТ3117А 400 мВт
T = +125°C 2Т3117А 200 мВт
• Тепловое сопротивление:
переход - корпус 0.1°C/мВт
переход - среда 0.35°C/мВт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды):
КТ3117А −45°C ... +85°C
2Т3117А −60°C ... +125°C
