Транзистор КТ312 - структуры n-p-n, эпитаксиально-планарный, кремниевый, универсальный. Применяется в генераторах, усилителях и различных переключающих устройствах. Имеет металлостеклянный корпус, выводы - гибкие. Тип указан на корпусе. Весит не более 1 г.
КТ312 цоколевка

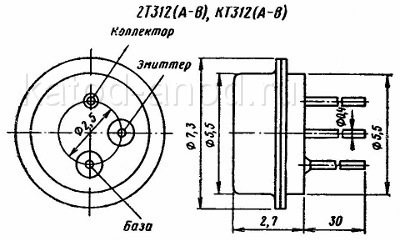

Цоколевка КТ312 показана на рисунке.
Электрические параметры КТ312
• Коэффициент передачи тока (статический). Схема с общим эмиттером.
Uкб = 2 В, Iэ = 20 мА, Q = 10÷100, f = 50÷1000 Гц:
T = +25°C:
КТ312А
10 ÷ 100
2Т312А
12 ÷ 100
КТ312Б, 2Т312Б
25 ÷ 100
КТ312В
50 ÷ 280
2Т312В
50 ÷ 250
T = −60°C:
2Т312А
8 ÷ 100
2Т312Б
15 ÷ 100
2Т312В
25 ÷ 250
T = +125°C:
2Т312А
12 ÷ 200
2Т312Б
25 ÷ 200
2Т312В
50 ÷ 500
• Граничная частота коэффициента передачи тока. Схема с ОЭ
Uкб = 10В, Iэ = 5 мА, не менее:
КТ312А, 2Т312А
80 МГц
КТ312Б, КТ312В, 2Т312Б, 2Т312В
120 МГц
• Граничное напряжение при Iэ = 7.5 мА, не менее:
2Т312А, 2Т312Б, 2Т312В
30 В
КТ312А, КТ312В
20 В
КТ312Б
35 В
• Постоянная времени цепи обратной связи
при Iэ = 5 мА, Uкб = 10В, f = 2 МГц, не более
500 пс
• Время рассасывания
при Iк = 10 мА, не более:
КТ312А, 2Т312А
100 нс
КТ312Б, КТ312В, 2Т312Б, 2Т312В
130 нс
• Напряжение насыщения К-Э
при Iб = 2 мА, Iк = 20 мА, не более:
КТ312А, КТ312Б, КТ312В
0.8 В
2Т312В
0.35 В
2Т312А, 2Т312Б
0.5 В
• Напряжение насыщения Б-Э
при Iб = 2 мА, Iк = 20 мА, не более
1.1 В
• Напряжение между эмиттером и базой в прямом направлении
при Iэ = 0.2 мА для 2Т312А, 2Т312Б, 2Т312В, не менее
0.55 В
• Ток коллектора (обратный), не более
T = +25°C, Uкб = 30 В 2Т312А, 2Т312Б, 2Т312В
1 мкА
Uкб = 20 В КТ312А, КТ312В
10 мкА
Uкб = 35 В КТ312Б
10 мкА
T = −60°C, Uкб = 30 В 2Т312А, 2Т312Б, 2Т312В
1 мкА
T = +125°C, Uкб = 30 В 2Т312А, 2Т312Б, 2Т312В
10 мкА
• Ток Э (обратный) при Uэб = 4 В, не более
10 мкА
• Ёмкость эмиттерного перехода при Uэб = 1 В, не более
20 пФ
• Ёмкость коллекторного перехода при Uкб = 10 В, не более
5 пФ
Предельные эксплуатационные характеристики КТ312
• Напряжение К-Э (постоянное) при Rбэ ≤ 100 Ом:
2Т312А, 2Т312Б, 2Т312В
30 В
КТ312А, КТ312В
20 В
КТ312Б
35 В
• Постоянное напряжение Б-Э
4 В
• Ток коллектора (постоянный)
30 мА
• Ток коллектора (импульсный) при tи ≤ 1 мкс, Q ≥ 10
60 мА
• Рассеиваемая мощность коллектора (постоянная):
T = +25°C для КТ312А, КТ312Б и КТ312В
и T ≤ +60°C для 2Т312А, 2Т312Б и 2Т312В
225 мВт
T = +85°C для КТ312А, КТ312Б и КТ312В
75 мВт
T = +125°C для 2Т312А, 2Т312Б и 2Т312В
62 мВт
• Рассеиваемая мощность коллектора (импульсная) при tи ≤ 1 мкс, Q ≥ 10:
