Транзистор КТ316: КТ316А, КТ316Б, КТ316В, КТ316Г, КТ316Д


Транзистор КТ316 - усилительный и переключательный, эпитаксиально-планарный, кремниевый, структуры n-p-n. Коэффициент шума не нормирован. КТ316Г, КТ316Д, КТ316ГМ, КТ316ДМ, 2Т316Г, 2Т316Д применяются в УВЧ, КТ316А, КТ316Б, КТ316В, КТ316АМ, КТ316БМ, КТ316ВМ, 2Т316А, 2Т316Б, 2Т316В - в переключающих устройствах. Имеют металлостеклянный корпус, выводы гибкие. Тип указывается на корпусе. Масса не более 0.6 г. (КТ316АМ - КТ316ДМ имеют пластмассовый корпус. Маркируются сокращённо: 316А, 316Б, 316В, 316Г, 316Д. Масса не более 0.5 г.)

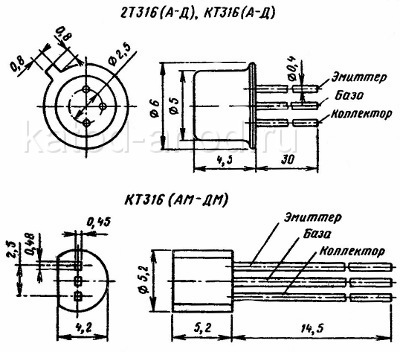

Цоколевка КТ316

Цоколевка КТ316 показана на рисунке.

Транзистор КТ316

Электрические параметры КТ316

• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкэ = 0, Iэ = 10 мА:
  T = +25°C:
    КТ316А, КТ316АМ, 2Т316А 20 ÷ 60
    КТ316Б, КТ316В КТ316БМ, КТ316ВМ, 2Т316Б, 2Т316В 40 ÷ 120
    КТ316Г, КТ316ГМ, 2Т316Г 20 ÷ 100
    КТ316Д, КТ316ДМ, 2Т316Д 60 ÷ 300
  T = −60°C:
    2Т316А 10 ÷ 60
    2Т316Б, 2Т216В 20 ÷ 120
    2Т316Г 10 ÷ 100
    2Т316Д 30 ÷ 300
  T = +125°C:
    2Т316А 20 ÷ 120
    2Т316Б, 2Т216В 40 ÷ 240
    2Т316Г 20 ÷ 200
    2Т316Д 60 ÷ 600
• Граничная частота коэффициента передачи тока
при Uкб = 5 В, Iэ = 10 мА:
КТ316А, КТ316Г, КТ316АМ, КТ316ГМ, 2Т316А, 2Т316Г, не менее 600 МГц
КТ316Б, КТ316В, КТ316Д, КТ316БМ, КТ316ВМ, КТ316ДМ,
2Т316Б, 2Т316В, 2Т316Д, не менее
800 МГц
• Постоянная времени цепи обратной связи
при Iэ = 10 мА, Uкб = 5 В, f = 10 МГц,
для КТ316Г, КТ316Д, КТ316ГМ, КТ316ДМ, 2Т316Г, 2Т316Д, не более
150 пс
• Время рассасывания при Iк = 10 мА, Iб1 = 1 мА, Rб2 = 1 мА, Rк = 75 Ом:
КТ316А, КТ316Б, КТ316АМ, КТ316БМ, 2Т316А, 2Т316Б, не более 10 нс
КТ316В, КТ316ВМ, 2Т316В, не более 15 нс
• Граничное напряжение при Iэ = 1 мА, не менее 5 В
• Напряжение насыщения К-Э при Iб = 1 мА, Iк = 10 мА, не более 0.4 В
• Напряжение насыщения Б-Э при Iб = 1 мА, Iк = 10 мА, не более 1.1 В
• Ток коллектора (обратный) при Uкб = 10 В, не более:
T = +25°C 0.5 мкА
T = +125°C 2Т316А, 2Т316Б, 2Т316В, 2Т316Г, 2Т316Д 5 мкА
• Ток эмиттера (обратный) при T = +25°C, Uэб = 4 В, не более 1 мкА
• Ёмкость коллекторного перехода при Uкб = 5 В, не более 3 пФ
• Ёмкость эмиттерного перехода при Uэб = 0, не более 2.5 пФ
• Конструктивная ёмкость между выводами эмиттера и коллектора
КТ316А, КТ316Б, КТ316В, КТ316Г, КТ316Д,
2Т316А, 2Т316Б, 2Т316В, 2Т316Г, 2Т316Д
0.5 пФ
• Индуктивность выводов базы и эмиттера
КТ316А, КТ316Б, КТ316В, КТ316Г, КТ316Д,
2Т316А, 2Т316Б, 2Т316В, 2Т316Г, 2Т316Д при l = 3 мм
6 нГн

Предельные эксплуатационные характеристики КТ316

• Постоянное напряжение Б-К 10 В
• Напряжение К-Э (постоянное) при Rбэ = 3 кОм: 10 В
• Постоянное напряжение Б-Э 4 В
• Ток коллектора и эмиттера (постоянный) 30 мА
• Ток коллектора и эмиттера в режиме насыщения (постоянный)
50 мА
• Рассеиваемая мощность коллектора (постоянная)1:
2Т316А, 2Т316Б, 2Т316В, 2Т316Г, 2Т316Д:
  при T ≤ +75°C, P ≥ 6550 Па 150 мВт
  при T ≤ +75°C, P = 655 Па 100 мВт
  при T = +125°C 60 мВт
КТ316А, КТ316Б, КТ316В, КТ316Г, КТ316Д:
  при T ≤ +90°C 150 мВт
  при T = +125°C 60 мВт
КТ316АМ, КТ316БМ, КТ316ВМ, КТ316ГМ, КТ316ДМ:
  при T ≤ +85°C 150 мВт
• Температура перехода (p-n) +150°C

1 В диапазонах температур +75...+125°C для 2Т316А ÷ 2T316Д и +90...+125°C для КТ316А ÷ КТ316Д допустимые значения рассеиваемой мощности снижаются линейно.
