Транзистор КТ339: КТ339А


Транзистор КТ339 - структуры n-p-n, эпитаксиально-планарный, кремниевый, усилительный. Основное использование - усилители высокой частоты. Имеет металлостеклянный корпус, выводы гибкие. На корпусе наносится тип прибора. Весит не более 0.4 г.

Цоколевка КТ339

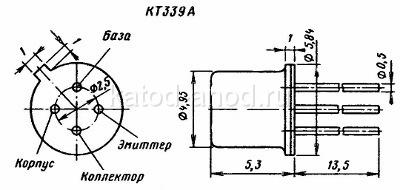

Цоколевка КТ339 показана на рисунке.

Транзистор КТ339

Электрические параметры КТ339

• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкб = 10 В, Iэ = 7 мА, не менее
25
• Коэффициент усиления по мощности
при Uкэ = 1.6 В, Iк = 7.2 мА, f = 35 МГц, не менее
24 дБ
• Граничная частота коэффициента передачи тока
при Uкб = 10 В, Iэ = 5 мА, не менее
300 МГц
• Постоянная времени цепи обратной связи при Iэ = 7 мА, не более 25 нс
• Ёмкость коллекторного перехода при Uкб = 5 В, не более 2 пФ

Предельные эксплуатационные характеристики КТ339

• Постоянное напряжение Б-К 40 В
• Постоянное напряжение К-Э
25 В
• Постоянное напряжение Б-Э 4 В
• Ток коллектора (постоянный) 25 мА
• Рассеиваемая мощность коллектора (постоянная) при Т = −60...+50°C
250 мВт
• Температура перехода (p-n) +175°C
• Рабочая температура (окружающей среды) −60...+160°C

При включении транзистора в цепь, находящуюся под напряжением, вывод базы должен подсоединяться первым, а отсоединяться последним.

Расстояние от места изгиба до корпуса транзистора не менее 3 мм, радиус закругления не менее 1.5 мм.

Пайка выводов допускается не ближе 5 мм от корпуса транзистора.
