Транзистор КТ342: КТ342А, КТ342Б, КТ342В, КТ342Г


Транзистор КТ342 - универсальный, структуры n-p-n, эпитаксиально-планарный, кремниевый. Основное применение - импульсные устройства.
КТ342А, КТ342Б, КТ342В, КТ342Г выпускаются в металлостеклянном корпусе. Выводы гибкие. Тип прибора указывается на корпусе.
КТ342АМ, КТ342БМ, КТ342ВМ выпускаются в пластмассовом корпусе, также с гибкими выводами. Маркируются условными обозначениями:

КТ342АМ буква А и треугольник
КТ342БМ буква Б и треугольник
КТ342ВМ буква В и треугольник

Существует также маркировка цветными метками.

Тип На плоской боковой части На торце
КТ342АМ Синяя Тёмно-красная
КТ342БМ Синяя Жёлтая
КТ342ВМ Синяя Тёмно-зелёная

Металлостеклянные транзисторы весят не более 0.5 г, пластмассовые не более 0.3 г.

КТ342 цоколевка

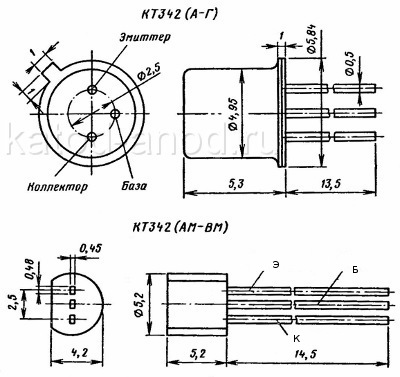

Цоколевка КТ342 показана на рисунке.

Транзистор КТ342

Электрические параметры КТ342

• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкб = 5 В, Iэ = 1 мА для КТ342А, КТ342Б, КТ342В, КТ342Г
и Iэ = 2 мА для КТ342АМ, КТ342БМ, КТ342ВМ:
  Т = +25°C:
КТ342А, КТ342АМ 100 ÷ 250
КТ342Б, КТ342БМ 200 ÷ 500
КТ342В, КТ342ВМ 400 ÷ 1000
КТ342Г 50 ÷ 125
  Т = −60°C:
КТ342А, КТ342АМ 25 ÷ 250
КТ342Б, КТ342БМ 50 ÷ 500
КТ342В, КТ342ВМ 100 ÷ 1000
  Т = +125°C:
КТ342А, КТ342АМ 100
КТ342Б, КТ342БМ 200
КТ342В, КТ342ВМ 400
• Граничная частота коэффициента передачи тока
при Uкб = 10 В, Iэ = 5 мА, не менее:
КТ342А, КТ342АМ 250 МГц
КТ342Б, КТ342В, КТ342Г, КТ342БМ, КТ342ВМ 300 МГц
• Граничное напряжение при Iэ = 5 мА, не менее:
Т ≤ +100°C:
КТ342А, КТ342АМ, КТ342Г 25 В
КТ342Б, КТ342БМ 20 В
КТ342В, КТ342ВМ 10 В
Т = +125°C:
КТ342А, КТ342АМ, КТ342Г 20 В
КТ342Б, КТ342БМ 15 В
КТ342В, КТ342ВМ 10 В
• Напряжение насыщения К-Э при Iк = 10 мА, Iб = 1 мА, не более
0.1 В
• Напряжение насыщения Б-Э при Iк = 10 мА, Iб = 1 мА, не более 0.9 В
• Ток коллектора (обратный) при Uкб = Uкб,макс, не более:
Т ≤ +25°C 0.05 мкА
Т ≤ +125°C КТ342А, КТ342Б, КТ342В, КТ342Г 10 мкА
• Ток К-Э (обратный) Rб = 10 кОм, Uкэ = Uкэ,макс, не более:
КТ342А, КТ342Б, КТ342В 30 мкА
КТ342Г 100 мкА
• Ток Э (обратный) при Uэб = 5 В, не более 30 мкА
• Ёмкость коллекторного перехода при Uкб = 5 В, не более 8 пФ

Предельные эксплуатационные показатели КТ342

• Напряжение К-Э (постоянное) при Rбэ = 10 кОм:
  Т ≤ +100°C
КТ342А, КТ342АМ 30 В
КТ342Б, КТ342БМ 25 В
КТ342В, КТ342ВМ 10 В
КТ342Г 60 В
  Т = +125°C
КТ342А, КТ342АМ 25 В
КТ342Б, КТ342БМ 20 В
КТ342В, КТ342ВМ 10 В
КТ342Г 45 В
• Напряжение Э-Б (постоянное) 5 В
• Ток коллектора (постоянный) 50 мА
• Ток коллектора (импульсный) при tи ≤ 40 мкс, Q ≥ 500
300 мА
• Рассеиваемая мощность коллектора (постоянная):
  Т ≤ +25°C 250 мВт
  Т = +125°C 50 мВт
• Температура перехода (p-n) +150°C
• Рабочая температура (окружающей среды) −60 ... +125°C
