Транзистор КТ602


Транзистор КТ602 - планарный, кремниевый, структуры n-p-n. Основное назначение - усиление и генерирование сигналов. Транзисторы 2Т602А и 2Т602Б имеют металлостеклянный корпус и гибкие выводы. Весят не более 5 г. Транзисторы КТ602АМ, КТ602БМ, 2Т602АМ, 2Т602БМ имеют жёсткие выводы и пластмассовый корпус и весят не более 2 г.

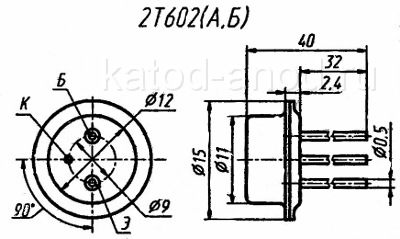

Цоколевка транзистора 2Т602

Цоколевка 2Т602 показана на рисунке.

Транзистор 2Т602

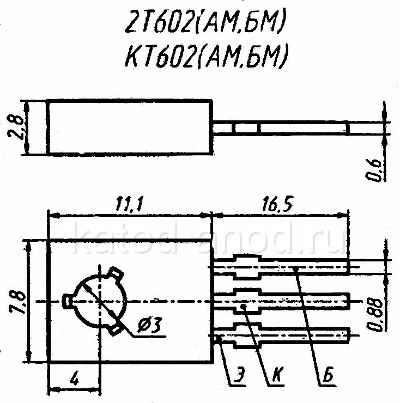

Цоколевка транзистора КТ602АМ

Цоколевка КТ602АМ, КТ602БМ, 2Т602АМ, 2Т602БМ показана на рисунке.

Транзистор КТ602АМ

Электрические параметры транзистора КТ602

• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкб = 10 В, Iэ = 10 мА:
КТ602АМ, 2Т602АМ, 2Т602А 20 ÷ 80
2Т602БМ, 2Т602Б 50 ÷ 200
КТ602БМ, не менее 50
КТ602АМ, 2Т602АМ при Т = −60°C, КТ602АМ при Т = −45°C 5 ÷ 80
2Т602Б, 2Т602БМ при Т = −60°C 12 ÷ 200
КТ602АМ, 2Т602АМ при Т = +125°C, КТ602АМ при Т = +85°C 50 ÷ 500
• Граничная частота коэффициента передачи тока. Схема с ОЭ
при Uкэ = 10 В, Iк = 25 мА, не менее
150 МГц
• Граничное напряжение при Iэ = 50 мА, не менее 70 В
• Напряжение насыщения КЭ при Iк = 50 мА, Iб = 5 мА, не более 3 В
• Напряжение насыщения БЭ при Iк = 50 мА, Iб = 5 мА, не более 3 В
• Постоянная времени цепи обратной связи на высокой частоте
при Iк = 10 мА, Uкб = 10 В, f = 2 МГц, не более
300 пс
• Ёмкость коллекторного перехода при Uкб = 50 В, не более 4 пФ
• Ёмкость эмиттерного перехода при Uкб = 0, не более 25 пФ
• Ток коллектора (обратный) при Uкб = 120 В, не более:
2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ 10 мкА
КТ602АМ, КТ602БМ 70 мкА
• Ток КЭ (обратный) при Uкэ = 100 В, Rбэ = 10 Ом, не более:
2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ 10 мкА
КТ602АМ, КТ602БМ 100 мкА
• Ток эмиттера (обратный) при Uэб = 5 В, не более 50 мкА

Предельные эксплуатационные характеристики транзисторов КТ602

• Напряжение К-Б (постоянное):
2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ:
  Тп = +100°C 120 В
  Тп = +150°C 60 В
КТ602АМ, КТ602БМ:
  Тп ≤ +70°C 120 В
  Тп = +120°C 60 В
• Напряжение коллектор-база (импульсное) 2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ:
  Тп = +100°C 160 В
  Тп = +150°C 80 В
КТ602АМ, КТ602БМ при Тп = +70°C 160 В
• Напряжение К-Э (постоянное) при Rбэ = 1 кОм:
2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ:
  Тп = +100°C 100 В
  Тп = +150°C 50 В
КТ602АМ, КТ602БМ:
  Тп ≤ +70°C 100 В
  Тп = +120°C 50 В
• Постоянное напряжение Э-Б 5 В
• Ток коллектора (постоянный) 75 мА
• Ток коллектора (постоянный) при tи ≤ 1 мкс 500 мА
• Ток эмиттера (постоянный) 80 мА
• Рассеиваемая мощность коллектора (постоянная):
без теплоотвода:
  Тп ≤ +25°C 850 мВт
  Тп = +125°C для 2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ 160 мВт
  Тп = +85°C для КТ602АМ, КТ602БМ 200 мВт
с теплоотводом:
  Тп ≤ +25°C 2.8 Вт
  Тп = +125°C для 2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ 560 мВт
  Тп = +85°C для КТ602АМ, КТ602БМ 650 мВт
• Тепловое сопротивление:
• Переход − окружающая среда 150°C/Вт
• Переход − корпус 45°C/Вт
• Температура p-n перехода:
2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ 150°C
КТ602АМ, КТ602БМ 120°C
• Рабочая температура (окружающей среды) −60°...+125°C
