Транзистор КТ604: КТ604А, КТ604Б, КТ604АМ, КТ604БМ


Транзисторы КТ604 - мезапланарные, структуры n-p-n, кремниевые. Основное применение: видеоусилители и генераторы развёрток, операционные усилители. Транзисторы КТ604А и КТ604Б имеют гибкие выводы и металлостеклянный корпус. Масса не более 5 г. КТ604АМ и КТ604БМ имеют жёсткие выводы и пластмассовый корпус. Масса не более 1 г. На корпусе указывается тип прибора.

Цоколевка транзисторов КТ604

Цоколевка КТ604 показана на рисунках ниже.

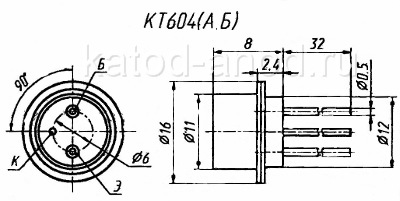

Транзистор КТ604

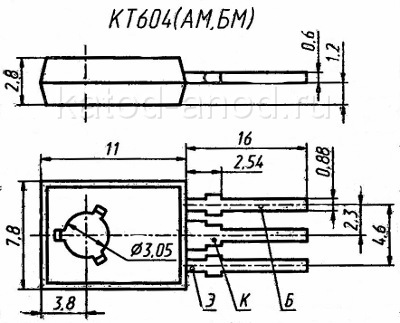

Транзистор КТ604AM

Электрические параметры транзистора КТ604

• Коэффициент передачи тока (статический). Схема с общим эмиттером при Uкб = 40 В, Iэ = 20 мА:
  КТ604А, КТ604АМ 10 ÷ 40
  КТ604Б, КТ604БМ 30 ÷ 120
• Граничная частота коэффициента передачи тока. Схема с ОЭ
при Uкб = 40 В, Iэ = 20 мА, не менее
40 МГц
• Напряжение насыщения К-Э
при Iк = 20 мА, Iб = 2 мА, не более
8 В
• Ёмкость коллекторного перехода при Uкб = 40 В, f = 2 МГц, не более   7 пФ
• Ёмкость эмиттерного перехода при Uэб = 0, f = 2 МГц, не более 50 пФ
• Обратный ток К-Э при Uкэ = 250 В, не более 20 мкА
• Обратный ток эмиттера при Uэб = 5 В, не более 50 мкА

Предельные эксплуатационные характеристики транзисторов КТ604

• Напряжение К-Б (постоянное):
  при Т ≤ +100°C 300 В
  при Т = +150°C 150 В
• Напряжение К-Э (постоянное) при Rбэ = 1 КОм:
  при Т ≤ +100°C 250 В
  при Т = +150°C 125 В
• Напряжение Э-Б (постоянное):
  при Т ≤ +100°C 5 В
  при Т = +150°C 2.5 В
• Ток коллектора (постоянный) 200 мА
• Рассеиваемая мощность (постоянная):
  без теплоотвода:
    Т ≤ +25°C 800 мВт
    Т = +100°C 330 мВт
  с теплоотводом:
    Т ≤ +25°C 3 Вт
    Т = +100°C 1.25 Вт
• Тепловое сопротивление:
  Переход − окружающая среда 150°C/Вт
  Переход − корпус 40°C/Вт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды и корпуса)
−60...+100°C
