Транзистор КТ608: КТ608А, КТ608Б, 2Т608А, 2Т608Б


Транзистор КТ608 - переключательный, эпитаксиально-планарный, структуры n-p-n, кремниевый. Основное применение - высокочастотные и быстродействующие импульсные устройства. Имеет гибкие выводы и металлостеклянный корпус. На боковой поверхности корпуса указывается тип прибора. Его масса не более 2 г.

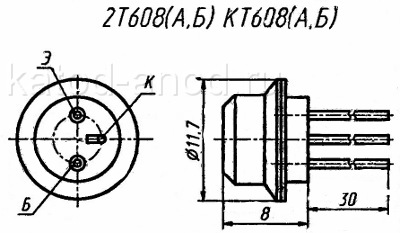

Цоколевка транзисторов КТ608

Транзистор КТ608

Электрические параметры транзистора КТ608

• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкб = 5 В, Iэ = 200 мА:
  КТ608А:
    при Т = +25°C 20 ÷ 80
    Т = −45°C 7 ÷ 80
    Т = +85°C 20 ÷ 200
  КТ608Б:
    при Т = +25°C 40 ÷ 160
    Т = −45°C 15 ÷ 160
    Т = +85°C 40 ÷ 350
  2Т608А:
    при Т = +25°C 25 ÷ 80
    типовое значение 45
    Т = −60°C 10 ÷ 80
    Т = +125°C 25 ÷ 200
  2Т608Б:
    при Т = +25°C 50 ÷ 160
    типовое значение 85
    Т = −60°C 20 ÷ 160
    Т = +125°C 50 ÷ 300
• Модуль коэффициента передачи тока на высокой частоте
при Uкб = 10 В, Iк = 30 мА, f = 100 МГц, не менее
2
типовое значение 4.5
• Напряжение насыщения К-Э
при Iк = 400 мА, Iб = 80 мА, не более
1 В
типовое значение 0.4
• Напряжение насыщения Б-Э
при Iк = 400 мА, Iб = 80 мА, не более
2 В
типовое значение 1
• Время рассасывания при Iк = 150 мА, Iб1 = Iб2 = 15 мА:
  2Т608А, 2Т608Б, не более 100 нс
  типовое значение 45 нс
  КТ608А, КТ608Б, не более 120 нс
• Ёмкость коллекторного перехода при Uкб о = 10 В, не более   15 пФ
типовое значение 8 пФ
• Ёмкость эмиттерного перехода при Uэб о = 0, не более   50 пФ
• Обратный ток коллектора при Uкэ = 250 В, не более
  при T = +25°C, Uкб o = 60 В 10 мкА
  при T = +125°C, Uкб o = 45 В для 2Т608А, 2Т608Б 80 мкА
• Обратный ток эмиттера при Uэб о = 4 В, не более 10 мкА

Предельные эксплуатационные характеристики транзисторов КТ608

• Напряжение К-Э (постоянное) при Rбэ = 1 КОм:
  2Т608А, 2Т608Б:
    Тп = −60...+100°C 60 В
    Тп = +125°C 45 В
    Тп = +150°C 30 В
  КТ608А, КТ608Б:
    Тп = −45...+70°C 60 В
    Тп = +120°C 30 В
• Импульсное напряжение К-Э
при Rэб = 1 КОм, tи ≤ 10 мкс, Q ≥ 2:
  2Т608А, 2Т608Б:
    Тп = −60...+100°C 80 В
    Тп = +125°C 65 В
    Тп = +150°C 40 В
  КТ608А, КТ608Б:
    Тп = −45...+70°C 80 В
    Тп = +120°C 40 В
• Напряжение К-Б (постоянное):
  2Т608А, 2Т608Б:
    Тп = −60...+100°C 60 В
    Тп = +125°C 45 В
    Тп = +150°C 30 В
  КТ608А, КТ608Б:
    Тп = −45...+70°C 60 В
    Тп = +120°C 30 В
• Импульсное напряжение К-Б при tи ≤ 10 мкс, Q ≥ 2:
  2Т608А, 2Т608Б:
    Тп = −60...+100°C 80 В
    Тп = +125°C 65 В
    Тп = +150°C 40 В
  КТ608А, КТ608Б:
    Тп = −45...+70°C 80 В
    Тп = +120°C 40 В
• Напряжение Э-Б (постоянное) 4 В
• Напряжение Э-Б (импульсное) при tи ≤ 10 мкс, Q ≥ 2 8 В
• Ток коллектора (постоянный) 400 мА
• Ток коллектора (импульсный) при tи ≤ 10 мкс, Q ≥ 2 800 мА
• Обратный ток эмиттера (импульсный) при tи ≤ 10 мкс, Q ≥ 2
2 мА
• Рассеиваемая мощность коллектора (постоянная):
  2Т608А, 2Т608Б:
    Тп = −60...+50°C 500 мВт
    Тп = +125°C 120 мВт
  КТ608А, КТ608Б:
    Тп = −45...+25°C 500 мВт
    Тп = +85°C 120 мВт
• Тепловое сопротивление переход - окружающая среда 200°C/Вт
• Температура p-n перехода:
  2Т608А, 2Т608Б: +150°C
  КТ608А, КТ608Б: +120°C
• Рабочая температура (окружающей среды):
  2Т608А, 2Т608Б: −60...+125°C
  КТ608А, КТ608Б: −45...+85°C
