Транзистор КТ947: КТ947А, 2Т947А


Транзистор КТ947 - генераторный, эпитаксиально-планарный, структуры n-p-n, кремниевый. Основное применение: умножители частоты, усилители мощности, автогенераторы (на частоте 0.1 ± 1.5 МГц при напряжении питания 27 В). Имеет жёсткие выводы, металлокерамический корпус и монтажный винт. Тип транзистора указывается на корпусе. Весит не более 35 г.

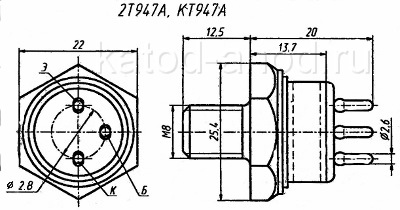

Цоколёвка КТ947

Транзистор КТ947

Электрические параметры транзистора КТ947

• Выходная мощность на частоте f = 1.5 МГц
при Uкэ = 27 В, не менее
250 Вт
• Коэффициент усиления по мощности на частоте f = 1.5 МГц
при Uкэ = 27 В, Pвых = 250 Вт, не менее
10
  типовое значение 70
• КПД коллектора на частоте f = 1.5 МГц
Uкэ = 27 В, Pвых = 250 Вт, не менее
55%
  типовое значение 60%
• Коэффициент передачи тока (статический) в схеме с общим эмиттером
при Uкэ = 5 В, Iк = 20 А:
  Тк = +25°C 10 ± 80
  Тк = +125°C для 2Т947А 5 ± 160
  Тк = −60°C для 2Т947А 5 ± 80
• Модуль коэффициента передачи тока на частоте f = 30 МГц
при Uкэ = 10 В, Iк = 4 А, не менее
2.5
  типовое значение 3.3
• Ёмкость коллекторного перехода  при Uкб = 27 В, не более 850 пФ
  типовое значение 680 пФ
• Ток КЭ (обратный) при Uкэ = 100 В, Rбэ = 10 Ом, не более:
  Т = +25°C 100 мА
  Т = +125°C для 2Т947А 160 мА
• Ток эмиттера (обратный) при Uэб = 5 В, не более 150 мА

Предельные эксплуатационные характеристики транзисторов КТ947

• Напряжение К-Э (постоянное), при Rэб ≤ 10 Ом:
  Тп ≤ +100°C 100 В
  Тп = +200°C 70 В
• Постоянное напряжение Э-Б 5 В
• Ток коллектора (постоянный) 20 А
• Ток коллектора (импульсный)
  при f = 100 КГц, Q ≥ 2 50 A
  при tи ≤ 300 мкс, Q ≥ 6 40 A
• Рассеиваемая мощность (постоянная) при Тк ≤ 50°C   200 Вт
• Тепловое сопротивление переход - корпус 0.75°C/Вт
• Температура p-n перехода +200°C
• Температура корпуса:
  КТ947А +100°C
  2Т947А +125°C
• Рабочая температура (окружающей среды)
  КТ947А −60...Tк = +100°C
  2Т947А −60...Tк = +125°C
