Транзистор КТ961: КТ961А, КТ961Б, КТ961В, КТ961Г


Транзистор КТ961: КТ961А, КТ961Б, КТ961В, КТ961Г - усилительный, структуры n-p-n, кремниевый, планарный. Основное назначение - использование в импульсных устройствах и усилителях. Имеет жёсткие выводы и пластмассовый корпус. Масса транзистора - 0.8 г.

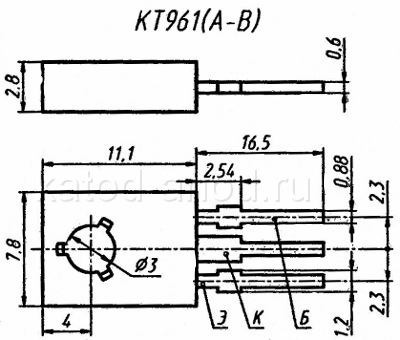

Цоколёвка КТ961: КТ961А, КТ961Б, КТ961В, КТ961Г

Транзистор КТ961

Электрические параметры транзистора КТ961

• Коэффициент передачи тока (статический)
при Uкэ = 10 В, Iк = 150 мА:
  КТ961А 40 ÷ 100
  КТ961Б 63 ÷ 160
  КТ961В 100 ÷ 250
  КТ961Г 20 ÷ 500
• Граничная частота коэффициента передачи тока. Схема с общим эмиттером
при Uкб = 10 В, Iэ = 30 мА, не менее
50 МГц
• Граничное напряжение при Iк = 20 мА, не менее:
  КТ961А 80 В
  КТ961Б 60 В
  КТ961В 45 В
  КТ961Г 35 В
• Напряжение насыщения К-Э при Iк = 500 мА, Iб = 50 мА, не более 0.5 В
• Ток коллектора (обратный) при Uкб = 60 В, не более 10 мкА
• Ток эмиттера (обратный) при Uбэ = 5 В, не более 100 мкА

Предельные эксплуатационные характеристики транзисторов КТ961

• Напряжение К-Б (постоянное):
  КТ961А 100 В
  КТ961Б 80 В
  КТ961В 60 В
  КТ961Г 40 В
• Напряжение К-Э (постоянное)
при Rбэ ≤ 1 КОм, Iк ≤ 1 мА:
  КТ961А 100 В
  КТ961Б 80 В
  КТ961В 60 В
  КТ961Г 40 В
при Rбэ = ∞:
  КТ961А 80 В
  КТ961Б 60 В
  КТ961В 45 В
• Напряжение Э-Б (постоянное) 5 В
• Ток коллектора (постоянный)
  КТ961А, КТ961Б, КТ961В 1.5 А
  КТ961Г 2 А
• Ток коллектора (импульсный) при tи ≤ 30 мкс, Q ≥ 10  :
  КТ961А, КТ961Б, КТ961В 2 А
  КТ961Г 3 А
• Ток базы (постоянный) 0.3 А
• Рассеиваемая мощность коллектора (постоянная)
при 8 В ≤ Uкэ ≤ 12.5 В:
без теплоотвода, T = −45...+40°C 1 Вт
с теплоотводом, T = −45...+40°C 12.5 Вт
• Тепловое сопротивление:
переход - корпус 10°C/Вт
переход - среда 110°C/Вт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды) −45°C ... +85°C
