Тиристор КУ201, 2У201


Тиристоры КУ201 - триодные, диффузионно-планарные, кремниевые, структуры p-n-p-n, незапираемые. Используются как переключающие элементы узлов аппаратуры, где необходима коммутация значительных напряжений небольшими управляющими напряжениями. Имеют металлостеклянный корпус и жёсткие выводы. Тип прибора нанесён на корпус тиристора. Вес - не более 14 г. (со всеми комплектующими - 18 г.)

Электрические параметры КУ201, 2У201

Напряжение в открытом состоянии при Iос = 2 А, не более:
При Т = +25°C 2 В
При Т = -60°C 2,5 В
Отпирающее напряжение управления (постоянное) при Uзс = 10 В,
Iу,от = 100 мА и Т = -60°C, не более
6 В
Отпирающий ток управления (постоянный) при Uзс = 10 В,
Iос = 2 А, не более
При Т = -600°C, не более 100 мА
При Т = Tк,макс, не менее 2 мА

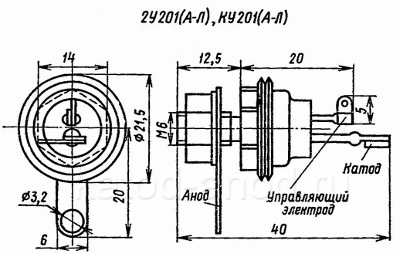

Тиристор КУ201
Постоянный ток в закрытом состоянии (зс) при Uзс = Uзс, макс,
Т = -60°C...Тк.макс, не более
5 мА
Постоянный обратный ток при Uобр = Uобр, макс,
Т = -60°C...Тк.макс, не более
5 мА
Ток удержания про Uзс = 10 В, не более 100 мА
Время включения, не более 10 мкс
Время выключения, не более 100 мкс
Ёмкость (общая), не более 500 пФ

Предельные характеристики тиристоров КУ201, 2У201

Напряжение в закрытом состоянии (постоянное):
КУ201А, КУ201Б, 2У201А, 2У201Б 25 В
КУ201В, КУ201Г, 2У201В, 2У201Г 50 В
КУ201Д, КУ201Е, 2У201Д, 2У201Е 100 В
КУ201Ж, КУ201И, 2У201Ж, 2У201И 200 В
КУ201К, КУ201Л, 2У201К, 2У201Л 300 В
Обратное напряжение (постоянное):
КУ201Б, 2У201Б 25 В
КУ201Г, 2У201Г 50 В
КУ201Е, 2У201Е 100 В
КУ201И, 2У201И 200 В
КУ201Л, 2У201Л 300 В
Отпирающее напряжение управления (постоянное) 10 В
Скорость нарастания напряжения в открытом состоянии 5 В/мкс
Постоянный ток в открытом состоянии при Тк = -60...+70°C 2 A
Импульсный ток в открытом состоянии при Iос,ср ≤ 1А и Тк = -60...+70°C:
При tи ≤ 10 мс 2 A
При tи ≤ 50 мкс и f = 50 Гц 30 A
Прямой ток управления (постоянный) 200 мА
Прямой ток управления (импульсный) при tи ≤ 50 мкс и f = 50 Гц 350 мА
Обратный ток управления (постоянный) при Тк = -60...+70°C 5 мА
Скорость нарастания тока в открытом состоянии 3 А/мкс
Рассеиваемая мощность (средняя)
Тк = -60...+70°C 4 Вт
Тк, макс 0,25 Вт
Рассеиваемая мощность управления (средняя) при Тк = -60...+70°C: 1 Вт
Температура корпуса:
КУ201А, КУ201Б, КУ201В, КУ201Г, КУ201Д,
КУ201Е, КУ201Ж, КУ201И, КУ201К, КУ201Л
+85°C
2У201А, 2У201Б, 2У201В, 2У201Г, 2У201Д,
2У201Е, 2У201Ж, 2У201И, 2У201К, 2У201Л
+110°C
Рабочая температура:
КУ201А, КУ201Б, КУ201В, КУ201Г, КУ201Д,
КУ201Е, КУ201Ж, КУ201И, КУ201К, КУ201Л
-60...+75°C
2У201А, 2У201Б, 2У201В, 2У201Г, 2У201Д,
2У201Е, 2У201Ж, 2У201И, 2У201К, 2У201Л
-60...+100°C

При эксплуатации тиристоров между катодом и управляющим электродом должен быть включён резистор сопротивлением 51 Ом. При отрицательном напряжении на аноде тиристора подача тока управления не допускается.
