Тиристор КУ202, 2У202

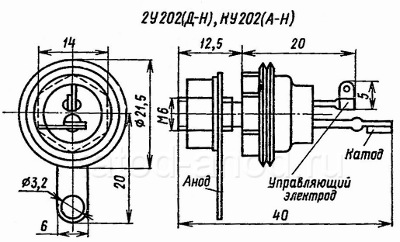

Тиристор КУ202 - триодный, диффузионно-планарный, кремниевый, структуры p-n-p-n, незапираемый. Используется как переключающий элемент узлов аппаратуры, где необходима коммутация значительных напряжений небольшими управляющими напряжениями. Имеет металлостеклянный корпус и жёсткие выводы. Тип тиристора нанесён на его корпус. Вес - не более 14 г. (со всеми комплектующими - 18 г.)

Электрические параметры КУ202, 2У202

Напряжение в открытом состоянии при Iос = 10 А, не более:
При Т = +25°C 1,5 В
При Т = -60°C 2 В
Отпирающее напряжение управления (постоянное) при Uзс = 10 В,
Iу,от = 200 мА, Uзс = 10 В и Т = -60°C, не более
7 В
Неотпирающее напряжение управления (постоянное) при Uзс = Uзс, макс,
и Тк = Тк, макс, не менее
0,2 В
Отпирающий ток управления (постоянный) при Uзс = 10 В,
Iос = 10 А и Т = -60°C, не более
200 мА
Неотпирающий ток управления (постоянный) при Uзс = Uзс, макс,
и Тк = Тк, макс, не менее
2,5 мА
Тиристор КУ202, 2У202
Ток в закрытом состоянии (постоянный) при Uзс = Uзс макс,
Т = +25°C и Тк = Тк, макс, не более
4 мА
Обратный ток при Uобр = Uобр макс,
Т = +25°C и Тк = Тк, макс, не более
4 мА
Ток удержания про Uзс = 10 В, не более 300 мА
Время включения, не более 10 мкс
Время выключения, не более 150 мкс
Ёмкость (общая), не более 800 пФ

Предельные характеристики тиристоров КУ201, 2У201

Напряжение в закрытом состоянии (постоянное):
КУ202А, КУ202Б 25 В
КУ202В, КУ202Г 50 В
КУ202Д, КУ202Е, 2У202Д, 2У202Е 100 В
КУ202Ж, КУ202И, 2У202Ж, 2У202И 200 В
КУ202К, КУ202Л, 2У202К, 2У202Л 300 В
КУ202М, КУ202Н, 2У202М, 2У202Н 400 В
Обратное напряжение (постоянное):
КУ202Е, 2У202Е 100 В
КУ202И, 2У202И 200 В
КУ202Л, 2У202Л 300 В
КУ202Н, 2У202Н 400 В
Обратное напряжение управления (постоянное) 10 В
Прямое напряжение управления (постоянное) 10 В
Скорость нарастания напряжения 5 В/мкс
Постоянный ток в открытом состоянии при Тк ≤ +70°C 10 A
Импульсный ток в открытом состоянии при tи ≤ 10 мс,
Iос,ср ≤ 5 А и Тк ≤ +70°C:
30 A
Прямой ток управления (постоянный) 200 мА
Прямой ток управления (импульсный):
При Тк ≤ +70°C 300 мА
При tи ≤ 50 мкс и Тк ≤ +70°C 500 мА
Обратный ток управления (постоянный) 5 мА
Рассеиваемая мощность (средняя)
при Тк ≤ +70° 20 Вт
при Тк = Тк, макс 1,5 Вт
Рассеиваемая мощность управления (импульсная):
tи ≤ 10 мкс, Uу, от, и ≤ 20 В и Тк ≤ +70°C 20 Вт
tи ≤ 50 мкс и Тк ≤ +70° 2,5 Вт
Температура корпуса:
КУ202А - КУ202Н +85°C
2У202Д - 2У202Н +110°C
Рабочая температура:
КУ202А - КУ202Н -60...+75°C
2У202Д - 2У202Н -60...+100°C

При эксплуатации тиристоров между катодом и управляющим электродом должен быть включён шунтирующий резистор сопротивлением 51 Ом.
При отрицательном напряжении на аноде тиристора подача тока управления не допускается.
