LM317

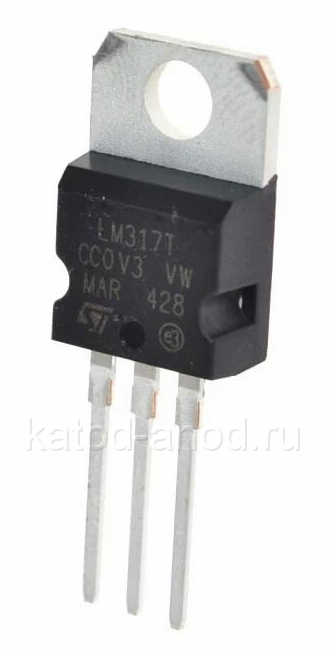

LM317 в корпусе TO-220
LM317 в корпусе TO-220

LM317 - регулируемый стабилизатор положительного напряжения в трёхвыводном корпусе. Пределы регулировки стабилизированного напряжения - 1.25 − 37 В при токе до 1.5 А. Он обладает защитой от короткого замыкания и перегрева. Все защиты остаются работоспособны даже при обрыве цепи регулировочного вывода. Выпускается LM317 как в корпусе TO-220, так и в SOT-223.

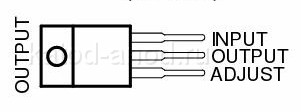

Цоколёвка LM317 в корпусе TO-220
Цоколёвка LM317 в корпусе TO-220


Цоколёвка LM317 в корпусе SOT-223
Цоколёвка LM317 в корпусе SOT-223

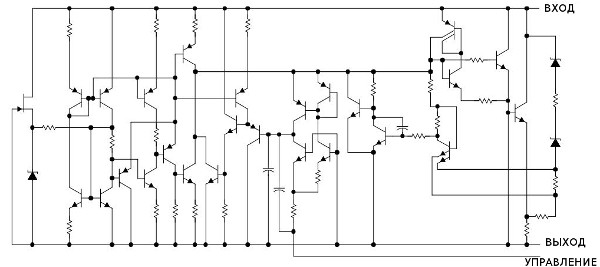

Внутренняя схема LM317
Внутренняя схема LM317

Стабилизатор LM317 очень прост в использовании. Для работы ему минимально нужно только два внешних резистора для установки выходного напряжения.


LM317 - простейшая схема включения

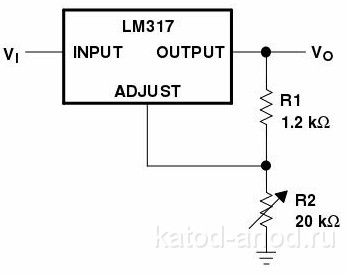

Простейшая схема включения LM317
Простейшая схема включения LM317


LM317 - классическая схема включения

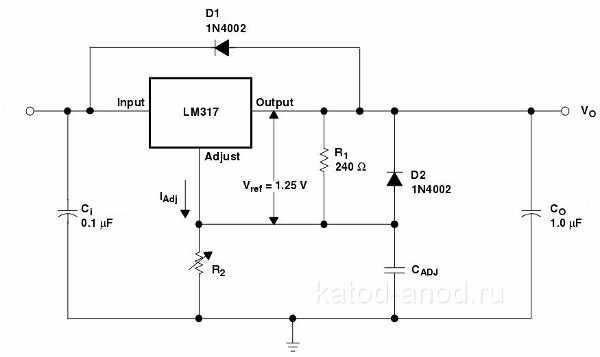

Классическая схема включения LM317
Классическая схема включения LM317

  • Конденсатор Ci не является обязательным, если стабилизатор LM317 находится в непосредственной близости от конденсаторов сглаживающего фильтра блока питания. Иначе, он нужен.
  • Конденсатор Co также не является обязательным, но он улучшает переходные ситуации при резком изменении тока нагрузки.
  • Выходное напряжение Vo стабилизатора LM317 подсчитывается по формуле:
    Vo=Vref(1+R2/R1)+(Iadj×R2)
    Iadj обычно составляет в пределах 50 мкА и в большинстве случаев ничтожно мал.
  • Cadj необходим для лучшего сглаживания пульсаций.
  • Если возникнет ситуация, при которой вход LM317 окажется замкнут на "землю", то в дело вступят защитные диоды D1 и D2. Выходные конденсаторы разрядятся через эти диоды, а не через низкоомные цепи LM317, что может её повредить. Т.е., напряжение на выходе и на регулируемом выводе стабилизатора LM317 не должно быть выше напряжения его входа. Это справедливо для всех интегральных стабилизаторов.




Характеристики LM317

Обозначение Параметр Условия Мин. Тип. Макс. Ед. изм.
ΔVO Нестабильность выходного напряжения  в линии VI — VO = 3 — 40 В TJ = 25°C  0.01  0.04 %/В
 0.02  0.07
ΔVO Нестабильность выходного напряжения на нагрузке VO ≤5 В  IO от 10 мA до IMAX TJ = 25°C  5 25  мВ
20 70
VO ≥5 В  IO от 10 мA до IMAX TJ = 25°C  0.1  0.5   %
0.3 1.5
 IADJ Ток на регулирующем выводе 50 100  мкА
ΔIADJ Изменение тока на регулирующем выводе VI — VO от 2.5 до 40 В Iот 10 мА до 500 мА  0.2 5  мкА
 VREF Опорное напряжение LM317
VI — VO от 2.5 до 40 В IO = от 10 мА до 500 мА, P≤ PMAX  1.2  1.25 1.3 В
ΔVO/VO Выходное напряжение, температурная стабильность  1  %
 IO(min) Минимальный нагрузочный ток LM317
VI — VO = 40 В 3.5 10 мА
IO(max) Максимальный нагрузочный ток LM317
VI — VO ≤ 15 В, PD < PMAX 1.5 2.2 А
VI — VO = 40 В, PD < PMAX, TJ = 25°C 0.4
eN Выходное напряжение шумов (в процентах от VO) B = от 10 Гц до 100 кГц, TJ = 25°C 0.003 %
SVR Отклонение напряжения питания
TJ = 25°C, f = 120 Гц CADJ=0 65 dB
CADJ=10 мкФ 66 80
