Резистор МЛТ


Резистор МЛТ с металлодиэлектрическим проводящим слоем. Используется как элемент навесного монтажа в цепях переменного, импульсного и постоянного тока. Резистор МЛТ относится к типу неизолированных.

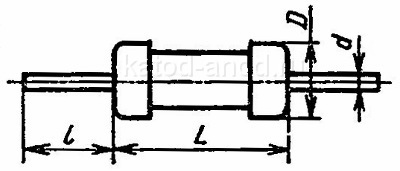

Резистор МЛТ
Номинальная
мощность, Вт
Диапазон номинальных
сопротивлений, Ом
Размеры, мм Масса, г,
не более
D L l d
0,125 8,2...3 x 106 2,2 6,0 20 0,6 0,15
0,25 8,2...5,1 x 106 3,0 7,0 20 0,6 0,25
0,5 1,0...5,1 x 106 4,2 10,8 25 0,8 1,0
1 1,0...10 x 106 6,6 13,0 25 0,8 2,0
2 1,0...10 x 106 8,6 18,5 25 1,0 3,5

Значения (промежуточные) номинальных сопротивлений резисторов МЛТ соответствуют рядам Е24, Е96 с допусками ±2%, ±5%, ±10%.

Температурный коэффициент сопротивления резисторов МЛТ

Диапазон номинальных
сопротивлений, Ом
TKC, 10-6 1/°С,
в интервале температур
-60...+20°C +20...+125°C
До 10 х 103 ±1000 ±600
10 х 103 - 0,1 x 106 ±600 ±100
10 х 103 - 1 x 106 ±1000 ±700
Свыше 1 x 106 ±1200 ±1000

Уровень собственных шумов резистора - 1; 5 мкВ/В

Предельные характеристики резисторов МЛТ

Рабочая температура (окружающей среды):
При номинальной электрической нагрузке -60...+70°С
При снижении электрической нагрузки до 0,1 Pн -60...+125°С
Относительная влажность воздуха при Т = +35°С до 98%
Пониженное атмосферное давление до 133 Па
(1 мм рт. ст.)
Рабочее напряжение (предельное) переменного и постоянного тока:
0,125 Вт 200 В
0,25 Вт 250 В
0,5 Вт 350 В
1 Вт 500 В
2 Вт 750 В
Наработка на отказ (максимальная) 25 тыс. часов
Срок сохраняемости 15 лет
