Резистор ПЭВ


Резисторы ПЭВ используются в электрических цепях как переменного, так и постоянного тока. Их монтаж производится навесным методом. ПЭВ - это изолированные резисторы.

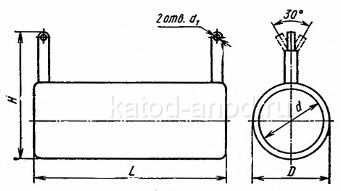

Резистор ПЭВ
Номинальная
мощность, Вт
Диапазон номинальных
сопротивлений, Ом
Размеры, мм Масса, г,
не более
D L H d
ПЭВ 3 3...510 14 26 28 5,5 16
ПЭВ 7,5 1...3,3 x 103 14 35 28 5,5 23
ПЭВ 10 1,8...10 x 103 14 41 28 5,5 27
ПЭВ 15 3,9...15 x 103 17 45 31 8 36
ПЭВ 20 4,7...20 x 103 17 50 31 8 44
ПЭВ 25 10...24 x 103 21 50 35 12 57
ПЭВ 30 10...30 x 103 21 71 35 12 80
ПЭВ 40 18...51 x 103 21 87 35 12 98
ПЭВ 50 18...51 x 103 29 90 43 20 132
ПЭВ 75 47...56 x 103 29 140 43 20 253
ПЭВ 100 47...56 x 103 29 170 43 20 286

Значения (промежуточные) номинальных сопротивлений резисторов ПЭВ соответствуют ряду Е24 с допусками ±5% и ±10%.

Температурный коэффициент сопротивления, не более 200 x 10−6 1/°С
Сопротивление изоляции при нормальных клим. условиях, не менее 103 МОм

Предельные характеристики резисторов ПЭВ

Рабочая температура (окружающей среды):
При номинальной эл-кой нагрузке: −60...+40°С
При снижении эл-кой нагрузки до 0,6 Pн −60...+155°С
Относительная влажность воздуха при Т = +35°С до 98%
Пониженное атмосферное давление до 667 Па (5 мм рт. ст.)
Рабочее напряжение (предельное):
Переменного тока 1000 В
Постоянного тока 1400 В
Наработка на отказ (минимальная): 10 тыс. часов
Сохраняемость 12 лет

Наиболее ходовыми являются резисторы ПЭВ 25, ПЭВ 50, ПЭВ 100 и ПЭВ 10.
