Резистор ПЭВР


Резисторы ПЭВР применяются в электроцепях переменного и постоянного тока. Монтируются они навесным способом. Посредством перемещения хомута имеется возможность изменения сопротивления. ПЭВР являются неизолированными резисторами.

Резистор ПЭВР
Номинальная
мощность, Вт
Диапазон номинальных
сопротивлений, Ом
Размеры, мм Масса, г,
не более

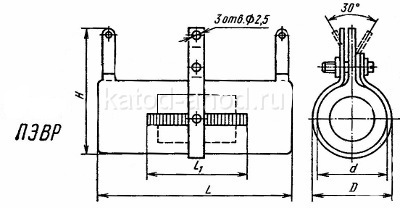

D L H L1 d
ПЭВР 10 3...220 14 41 28 30 5,6 34
ПЭВР 15 5,1...220 17 45 31 23 8 42
ПЭВР 20 10...430 17 50 31 30 8 52
ПЭВР 25 10...510 21 50 35 30 12 67
ПЭВР 30 15...1 x 103 21 71 35 48 12 90
ПЭВР 50 22...1,5 x 103 29 90 43 65 20 144
ПЭВР 100 47...2,7 x 103 29 170 43 144 20 298

Значения (промежуточные) номинальных сопротивлений резисторов ПЭВР соответствуют ряду Е24 с допусками ±5% и ±10%.

Температурный коэффициент сопротивления, не более 200 x 10−6 1/°С
Сопротивление изоляции при нормальных клим. условиях, не менее 103 МОм

Предельные характеристики резисторов ПЭВР

Рабочая температура (окружающей среды):
При номинальной элек-й нагрузке: −60...+40°С
При снижении элек-й нагрузки до 0,6 Pн −60...+155°С
Относительная влажность воздуха при Т = +35°С до 98%
Пониженное атмосферное давление до 667 Па (5 мм рт. ст.)
Рабочее напряжение (предельное):
Переменный ток 1000 В
Постоянный ток 1400 В
Наработка на отказ (минимальная): 10 тыс. часов
Сохраняемость 12 лет

Самыми ходовыми номиналами среди резисторов ПЭВР являются резисторы ПЭВР 50 и ПЭВР 100.
