Реле РЭН-34 (РЭН34)


Реле РЭН-34 (РЭН34) - одностабильное, двухпозиционное, питаемое постоянным током, с двумя группами переключающих контактов, герметичное. Назначение реле РЭН-34 - коммутация электроцепей постоянного и переменного тока частотой 50 ÷ 1100 Гц.

Реле РЭН-34 (РЭН34) соответствует требованиям ГОСТ 16121-79 и техническим условиям ХП0.450.000ТУ.

Условия эксплуатации реле РЭН-34 (РЭН34)

  • Температура окружающей среды −60...+125°C, для реле РЭН-34 исполнения ХП0.500.030-01 - −60...+100°C.
  • Циклическое воздействие температур −60 и +100°C.
  • Повышенная относительная влажность до 98% при температуре +40°C.
  • Атмосферное давление: 0.00013 ÷ 297 193 Па.

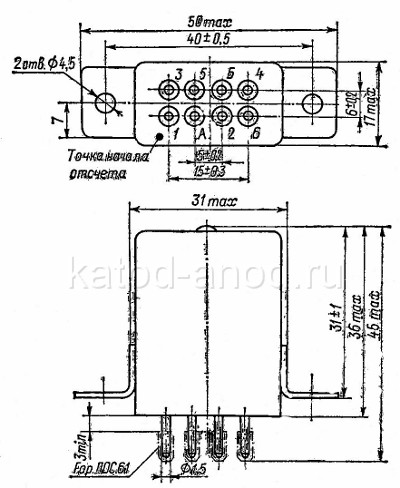

Реле РЭН-34
Реле РЭН-34

Реле РЭH-34, характеристики

Исполнение Сопротивле-
ние обмотки,
Ом
Ток, мА Напряжение, В
сраба-
тывания,
не более
отпус-
кания,
не менее
сраба-
тывания
отпус-
кания
ХП4.500.000-01
ХП4.500.030-01
320 ± 32
67 ± 7
40
100
4
10
22
10.5
1
0.5

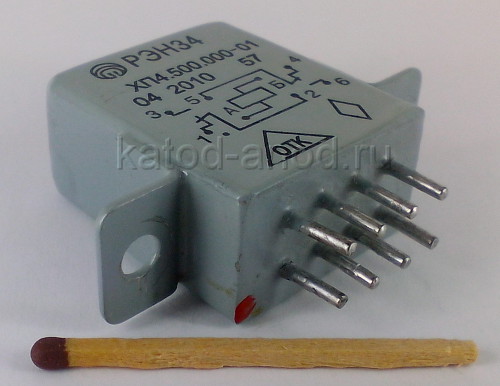

РЭН-34 - общий вид
Реле РЭН-34 - общий вид

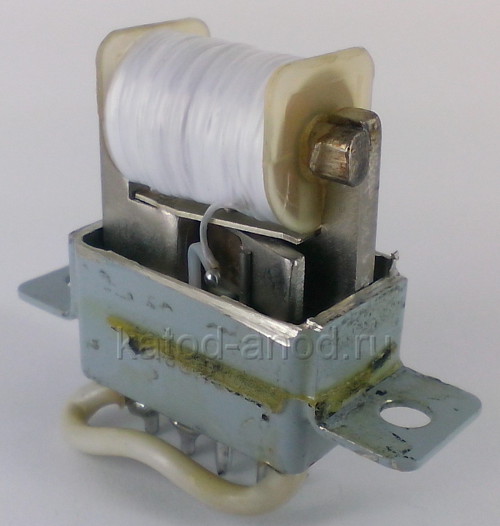

РЭН-34 - внутренности
Реле РЭН-34 - внутренности
