Реле РЭС-22


Реле РЭС-22 (РЭС22) - одностабильное, двухпозиционное, с четырьмя переключающими контактами, зачехлённое. Назначение - коммутация электроцепей переменного и постоянного тока.

Реле РЭС-22 (РЭС22) соответствует требованиям ГОСТ 16121-79 и техническим условиям РX0.450.006ТУ.

Условия эксплуатации реле РЭС-22 (РЭС22)

  • Температура окружающей среды −60...+85°C, для реле РЭС-22 исполнений РФ4.523.023-09, РФ4.523.023-10, РФ4.523.023-11 - +1...+85°C.
  • Циклическое воздействие температур −60 и +85°C, для реле исполнений РФ4.523.023-09, РФ4.523.023-10, РФ4.523.023-11 - +1 и +85°C.
  • Повышенная относительная влажность до 98% при температуре +35°C в течение не более трёх суток. Повторное пребывание реле РЭС-22 в этих условиях допускается после выдержки в нормальных климатических условиях в течение 12 часов.
  • Атмосферное давление: 665 ÷ 103 740 Па.

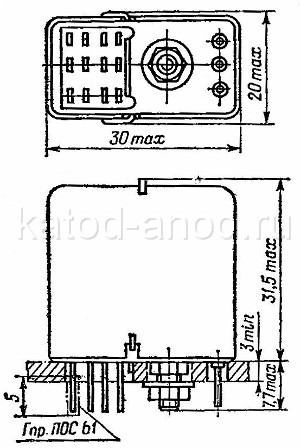

Реле РЭС-22
Реле РЭС-22

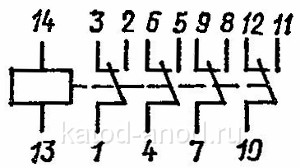

Принципиальная электрическая схема реле РЭС-22
Принципиальная электрическая
схема реле РЭС-22

Характеристики реле РЭС-22

Исполнение Сопротивле-
ние обмотки,
Ом
Ток, мА Рабочее
напряже-
ние, В
Сопро-
тивление
электри-
ческого
контакта,
Ом,
не более
Материал
контактов
сраба-
тывания
отпус-
кания
РФ4.523.023-00
РФ4.523.023-01
650+97.5−65.0
175+26.3−17.5
19
36



6
11



24 ± 2.4
12 ±1.2
0.6 Ср999,9
РФ4.523.023-02 2500+375−250 10.5 3.5 48 ± 4.8
РФ4.523.023-03 2800+280−420 11 60 ± 6
РФ4.523.023-04 2
РФ4.523.023-05
РФ4.523.023-06
РФ4.523.023-07
РФ4.523.023-08
175+35.0−17.5
2500+375−250
650+130−97.5
700 ± 105
36
10.5
20
21
8
2.5
4
3
12 ± 1.2
48 ± 4.8
24 ± 2.4
30 ± 3
РФ4.523.023-09
РФ4.523.023-10
РФ4.523.023-11
650+97.5−65.0
700 ± 105
175+25.0−17.5
19
21
36
6
3
8
24 ± 2.4
30 ± 3
12 ± 1.2
0.3 Зл999,9

Масса реле РЭС-22 не более 35 г.
