РЭС32

РЭС32 - реле двухпозиционное, одностабильное, с четырьмя группами переключающих контактов, пылебрызгозащищённое. Назначение РЭС32 - коммутация электрических цепей переменного и постоянного тока.

РЭС32 соответствует требованиям ГОСТ 16121-79 и техническим условиям РФ0.450.034ТУ.

РЭС32

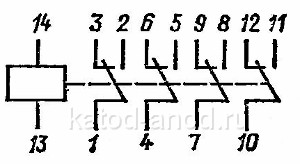

Принципиальная электрическая
схема реле РЭС32

РЭС32 : характеристики реле

Исполнение РЭС32	Сопротивле- ние обмотки, Ом	Ток, мА		Рабочее напряже- ние, В	Сопро- тивление электри- ческого контакта, Ом, не более	Материал контактов
Исполнение РЭС32	Сопротивле- ние обмотки, Ом	сраба- тывания	отпус- кания	Рабочее напряже- ние, В	Сопро- тивление электри- ческого контакта, Ом, не более	Материал контактов
РФ4.500.335-01 РФ4.500.335-02 РФ4.500.335-03 РФ4.500.335-04 РФ4.500.335-05	175^+35.0_−17.5 650⁺¹³⁰_−97.5 700 ± 105 2500⁺³⁷⁵₋₂₅₀ 2800⁺²⁸⁰₋₄₂₀	36 20 21 10.5 11	8 4 3 2.5 2	12 ± 1.2 24 ± 2.4 30 ± 3 48 ± 4.8 60 ± 6	0.6	Ср999,9
РФ4.500.335-06 РФ4.500.335-07	650^+97.5_−65.0 700 ± 205	19 21	6 3	24 ± 2.4 30 ± 3	0.3	Зл999,9
