РЭС-47 - реле одностабильное, двухпозиционное, с двумя группами переключающих контактов, питаемое постоянным током, герметичное. Назначение РЭС-47 - коммутация электроцепей постоянного и переменного тока частотой 50 ÷ 2500 Гц.
РЭС-47 соответствует требованиям ГОСТ 16121-79 и техническим условиям РФ0.450.047ТУ.
РЭС-47 : условия эксплуатации реле
- Повышенная относительная влажность до 98% при температуре +35°C.
- Атмосферное давление: 133.3×10−8 ÷ 3.05×105 Па.

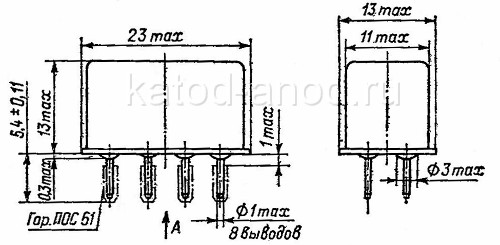

РЭС-47
РЭС-47 : характеристики реле
Исполнение
РЭС-47 | Сопротивле-
ние обмотки,
Ом | Ток, мА | Рабочее
напряже-
ние, В | Сопро-
тивление
электри-
ческого
контакта,
Ом,
не более | Материал
контактов |
сраба-
тывания | отпус-
кания |
| РФ4.450.407-00 |
650+97.5−65.0 |
23 |
3 |
27 ± 3 |
0.6 |
СрМгН-99
Ср999 |
| РФ4.450.407-01 |
165+16.5,−8.2 |
42 |
4 |
12 ± 1.2 |
| РФ4.450.407-02 |
650 ± 65 |
21.5 |
2.5 |
27+7.2−5.5 |
| РФ4.450.407-03 |
165+16.5−8.2 |
42 |
4 |
12+4.0−1.2 |
| РФ4.450.407-04 |
40+4.0−2.0 |
86 |
12 |
6+2.0−0.6 |
| РФ4.450.407-05 |
165+16.5−8.2 |
42 |
4 |
12 ± 1.2 |
СрМгН-99
Зл5тв
Ср999 |
| РФ4.450.407-06 |
12+4.0−1.2 |
| РФ4.450.407-07 |
650+97.5−65.0 |
23 |
3 |
27 ± 3.0 |
| РФ4.450.407-08 |
650 ± 65 |
21.5 |
2.5 |
27+7.0−5.5 |
| РФ4.450.407-09 |
40+4.0−2.0 |
86 |
12 |
6+2.0−0.6 |

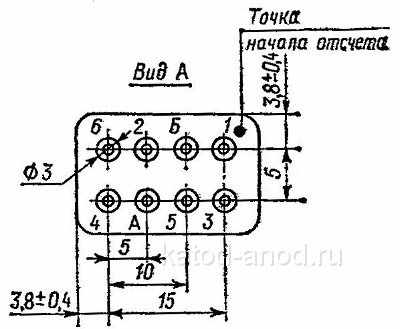

Маркировка выводов реле РЭС-47

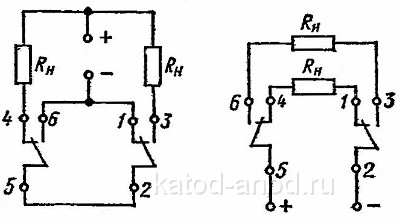

Электрическая схема нагрузки контактов реле РЭС-47
