Реле РЭС54 (РЭС-54)


Реле РЭС54 (РЭС-54) - одностабильное, двухпозиционное, с одним или двумя группами переключающих контактов, герметичное, питаемое постоянным током. Назначение - коммутация электроцепей постоянного и переменного тока частотой 50 ÷ 1100 Гц.

Реле РЭС54 (РЭС-54) соответствует требованиям ГОСТ 16121-79 и техническим условиям РФ0.450.034ТУ.

Существуют два конструктивных варианта реле РЭС54: РЭС54А (исполнение оканчивается на 01) и РЭС54Б (исполнение оканчивается на 02).

Условия эксплуатации реле РЭС54 (РЭС-54)

  • Повышенная относительная влажность до 98% при температуре +35°C.
  • Атмосферное давление: 13×10−5 ÷ 297 193 Па.

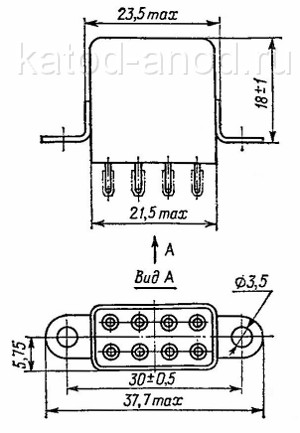

Реле РЭС-54Б
Реле РЭС-54Б

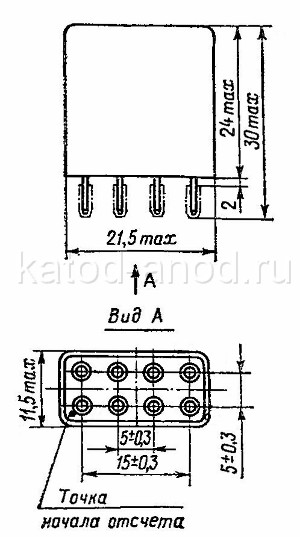

Реле РЭС-54А
Реле РЭС-54А


Реле РЭС54, характеристики

Исполнение Число
и тип кон-
тактов
Сопротивле-
ние обмотки,
Ом
Ток, мАМатериал
контактов
сраба-
тывания,
не более
отпус-
кания,
не менее
ХП4.500.010-01
ХП4.500.010-02
1п 4000 ± 600 3.0 0.3 СрМгН-99
ХП4.500.011-01
ХП4.500.011-02
2п 3.6 0.4
ХП4.500.012-01
ХП4.500.012-02
СрМгН-99
Зл999,9
ХП4.500.013-01
ХП4.500.013-02
1п 3.0 0.3
ХП4.500.035-01
ХП4.500.035-02
2п 4000+400-600 4.2 0.4 СрМгН-99
ХП4.500.036-01
ХП4.500.036-02
СрМгН-99
Зл999,9

Рабочее напряжение реле РЭС54 (РЭС-54) - 27 ± 3 В.
