Реле РЭС-8


Реле РЭС-8 - одностабильное, с шестью переключающими группами контактов, питаемое постоянным током, герметичное. Основное назначение - коммутация электроцепей переменного и постоянного тока.

Реле РЭС-8 (РЭС8) соответствует требованиям ГОСТ 16121-79 и техническим условиям ЯЛО.455.014ТУ.

Условия эксплуатации реле РЭС-8 (РЭС8)

  • Повышенная относительная влажность до 98% при температуре +35°C.
  • Атмосферное давление: 666.5 ÷ 1013 × 102 Па.

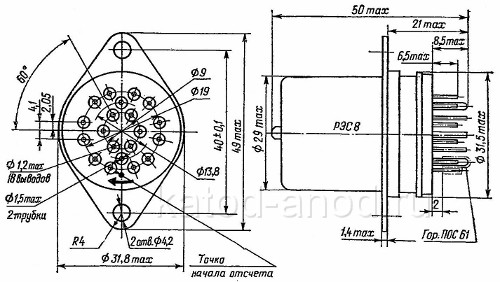

Реле РЭС-8
Реле РЭС-8

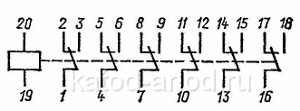

Принципиальная электрическая схема реле РЭС-8
Принципиальная электрическая
схема реле РЭС-8

Характеристики реле РЭС-8

Исполнение Сопротивле-
ние обмотки,
Ом
Ток, мА Время, мс Сопро-
тивление
электри-
ческого
контакта,
Ом,
не более
Материал
контактов
сраба-
тывания,
не более
отпускания,
не менее
сраба-
тывания,
не более
отпускания,
не более
РС4.590.050 180 ± 18 80 15 20 10 1,4 СрМгНЦр-99
РС4.590.051
РС4.590.052
РС4.590.060
8000 ± 1200
160 ± 16
2100 ± 315
13
86
28
2.5
16
5
25
РС4.590.062 180 ± 18 80 15 20 0.25 Ср999
Зл999,9
РС4.590.063 45 ± 4.5 158 30 25 1.4 СрМгНЦр-99
РС4.590.064 160 ± 16 86 16 0.3 Ср999
Зл999,9

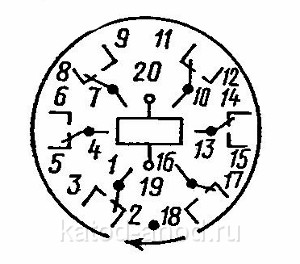

Маркировка выводов реле РЭС-8
Маркировка выводов реле РЭС-8

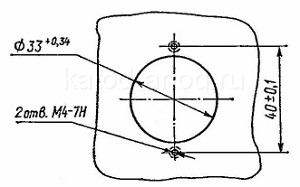

Разметка для крепления реле РЭС-8
Разметка для крепления реле РЭС-8
