Реле РЭС-9


Реле РЭС-9 - одностабильное, двухпозиционное, с двумя переключающими контактами, завальцованное, питаемое постоянным током. Основное назначение - коммутация электрических цепей переменного и постоянного тока.

Реле РЭС-9 (РЭС9) соответствует требованиям ГОСТ 16121-79 и техническим условиям РС0.452.045ТУ.

Условия эксплуатации реле РЭС-9 (РЭС9)

  • Повышенная относительная влажность до 98% при температуре +35°C в течение не более трёх суток. Повторное пребывание реле РЭС-9 в этих условиях допускается после выдержки в нормальных климатических условиях в течение 12 часов. Пребывание реле РЭС-9 в указанных условиях под потенциалом 220 В между обмоткой и токоведущими элементами не должно превышать двух суток.
  • Атмосферное давление: 666 ÷ 103 740 × 102 Па.

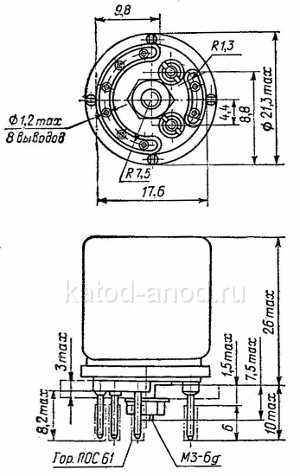

Реле РЭС-9
Реле РЭС-9

Характеристики реле РЭС-9

Исполнение Сопротивле-
ние обмотки,
Ом
Ток, мА Сопро-
тивление
электри-
ческого
контакта,
Ом,
не более
Материал
контактов
сраба-
тывания,
не более
отпускания,
не менее
РС4.590.029-00 500 ± 50 30 5 0.6 Ср909,9
РС4.529.029-01 1.5 ПлИ-10
РС4.529.029-02 72 ± 7,2 80 13
РС4.529.029-03
РС4.529.029-04
РС4.529.029-05
30 ± 3.0
9600+960−14400
3400+340−510
108
7
11
18
1.1
1.7
0.6 Ср999,9
РС4.529.029-06 9600+960−14400 7 1.1 1.5 ПлИ-10
РС4.529.029-07
РС4.529.029-08
500 ±50
980 ± 98
30
23
5
3
0.6 Ср999,9
РС4.529.029-09 500 ± 50 30 5 0.3 Зл999,9
РС4.529.029-10 36 ± 3.6 95 15 0.6 Ср999,9
РС4.529.029-11
РС4.529.029-12
РС4.529.029-13
РС4.529.029-14
72 ± 7.2
30 ± 3.0
9600+960−14400
3400+340−510
80
108
7
11
13
18
1.1
1.7
0.3 Зл999,9
РС4.529.029-15 36 ± 3.6 95 18 ÷ 25 0.6 Ср999,9
РС4.529.029-16
РС4.529.029-17
РС4.529.029-18
РС4.529.029-19
30 ± 3.0
3400+340−510
980 ± 98
36 ± 3.6
80
11
23
95
18
1.7
3
15
1.5 ПлИ-10

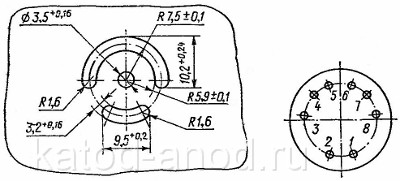

Разметка для крепления и маркировка выводов реле РЭС-9
Разметка для крепления
и маркировка выводов реле РЭС-9

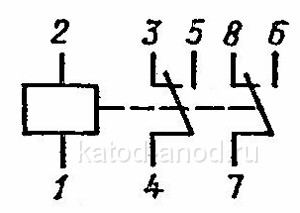

Принципиальная электрическая схема реле РЭС-9
Принципиальная электрическая схема реле РЭС-9
