Реле РЭС55а: характеристики


Реле РЭС55а - герконовое, питаемое постоянным током, одностабильное, пылебрызгозащищённое. Назначение - коммутация электроцепей постоянного и переменного тока (до 10 кГц).

Реле РЭС55a (РЭС-55) соответствует требованиям ГОСТ 16121-79 и техническим условиям РC0.456.011ТУ.

Условия эксплуатации реле РЭС55а (РЭС-55)

  • Температура окружающей среды −60...+85°C, для реле РЭС-55а исполнения РС4.569.600-12 −60...+70°C.
  • Циклическое воздействие температуры −60 и +70°C.
  • Повышенная относительная влажность до 98% при температуре +35°C.
  • Атмосферное давление: 666 ÷ 266,6×103 Па.

Реле РЭС55а имеет выводы с шагом координатной сетки для печатного монтажа. Реле РЭС55б имеет выводы для объёмного монтажа.

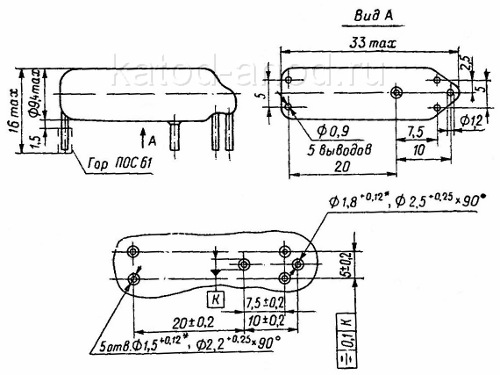

Реле РЭС55а
Реле РЭС55а

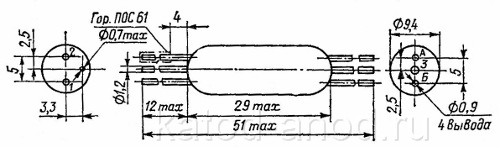

Реле РЭС55б
Реле РЭС55б

Реле РЭС55a: характеристики

Тип реле Исполнение Сопротивле-
ние обмотки,
Ом
Напряжение, В
сраба-
тыва-
ния
отпу-
ска-
ния
рабочее
РЭС55а РС4.569.600-00 1880 ± 282 16.2 1.8 27 ± 2.7
РС4.569.600-01 377 ± 56.6 7.3 0.85 12.6 ± 1.26
РС4.569.600-02 95 ± 14.2 3.25 0.35 6 ± 0.6
РС4.569.600-03 67 ± 10 2.5 0.3 5 ± 0.5
РС4.569.600-04 35 ± 3.5 1.72 0.2 3 ± 0.3
РС4.569.600-05 1880 ± 282 14.7 1.6 27 ± 2.7
РС4.569.600-06 377 ± 56.6 6.3 0.75 12.6 ± 1.26
РС4.569.600-07 95 ± 14.2 2.75 0.3 6 ± 0.6
РС4.569.600-08 67 ± 10 2.12 0.25 5 ± 0.5
РС4.569.600-09 35 ± 3.5 1.46 0.18 3 ± 0.3
РС4.569.600-10 377 ± 56.5 5.9 0.9 10 ± 1
РС4.569.600-11 95 ± 14.2 2.6 0.4 5 ± 0.5
РС4.569.600-12 4400 ± 880 24 3.5 48 ± 4.8
РС4.569.600-13 1880 ± 282 16.2 1.8 27 ± 2.7
РС4.569.600-14 377 ± 56.5 7.3 0.85 12.6 ± 1.26
РС4.569.600-15 95 ± 14.2 3.25 0.35 6 ± 0.6
РС4.569.600-16 67 ± 10 2.5 0.3 5 ± 0.5
РС4.569.600-17 35 ± 3.5 1.72 0.2 3 ± 0.3

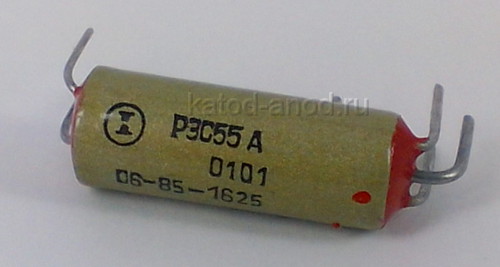

Реле РЭС55а
Реле РЭС55а

Тип реле Исполнение Сопротивле-
ние обмотки,
Ом
Напряжение, В
сраба-
тыва-
ния
отпу-
ска-
ния
рабочее
РЭС55б РС4.569.625-00 1880 ± 282 16.2 1.8 27 ± 2.7
РС4.569.625-01 377 ± 56.6 7.3 0.85 12.6 ± 1.26
РС4.569.625-02 95 ± 14.2 3.25 0.35 6 ± 0.6
РС4.569.625-03 67 ± 10 2.5 0.3 5 ± 0.5
РС4.569.625-04 35 ± 3.5 1.72 0.2 3 ± 0.3
РС4.569.625-05 1880 ± 282 14.7 1.6 27 ± 2.7
РС4.569.625-06 377 ± 56.6 6.3 0.75 12.6 ± 1.26
РС4.569.625-07 95 ± 14.2 2.75 0.3 6 ± 0.6
РС4.569.625-08 67 ± 10 2.12 0.25 5 ± 0.5
РС4.569.625-09 35 ± 3.5 1.46 0.18 3 ± 0.3
РС4.569.625-10 1880 ± 282 16.2 1.8 27 ± 2.7
РС4.569.625-11 377 ± 56.5 7.3 0.85 12.6 ± 1.26
РС4.569.625-12 95 ± 14.2 3.25 0.35 6 ± 0.6
РС4.569.625-13 67 ± 10 2.5 0.3 5 ± 0.5
РС4.569.625-14 35 ± 3.5 1.72 0.2 3 ± 0.3


Реле РЭС55 (принципиальная электрическая схема)
Реле РЭС55
(принципиальная
электрическая
схема)
Реле РЭС55а (электрическая схема)
Реле РЭС55а
(электрическая
схема)
Реле РЭС55б (электрическая схема)
Реле РЭС55б
(электрическая
схема)
