Резисторы С2-10


Резисторы С2-10 - с металлодиэлектрическим проводящим слоем. Используются в электрических цепях аппаратуры постоянного тока и высокочастотной импульсной аппаратуры. Применяются как встроенные элементы внутреннего монтажа или элементы навесного монтажа. Являются неизолированными резисторами.

Резисторы С2-10
Номинальная
мощность, Вт
Диапазон номинальных
сопротивлений, Ом

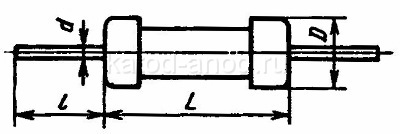

Размеры, мм Масса, г,
не более
D L l d
0,125 10...9880 2,0 6,0 20,0 0,6 0,15
0,25 1...9880 3,0 7,0 0,25
0,5 4,2 9,8 25,0 0,8 1,0
1 6,6 13,0 2,0
2 8,6 18,5 1,0 3,5

Значения (промежуточные) номинальных сопротивлений резисторов С2-10 соответствуют ряду Е24, Е192 с допусками ±0,05%, ±1,0%.

Температурный коэффициент сопротивления резисторов С2-10

Диапазон номинальных
сопротивлений, Ом
TKC, 10-6 1/°С,
в интервале температур
−60...+20°C +20...+200°C
1...9,88 −300...+400
10...9880 ±600 ±200

Предельные характеристики резисторов С2-10

Рабочая температура (окружающей среды):
При номинальной электрической нагрузке: −60...+70°С
При снижении электрической нагрузки до 0,25 Pн −60...+125°С
Относительная влажность воздуха при Т = +35°С до 98%
Пониженное атмосферное давление до 0,00013 Па
(10−6 мм рт. ст.)
Рабочее напряжение (предельное, импульсное) при Pср = 0,1Pн:
0,125; 0,25 Вт 400 В (амплитудное)
0,5 Вт 750 В (амплитудное)
1 Вт 1000 В (амплитудное)
2 Вт 1200 В (амплитудное)
Наработка на отказ (максимальная): 20 тыс. часов
Сохраняемость 25 лет
