Резисторы С2-29в (С2-29)


Резисторы С2-29в (С2-29) - прецизионные, с металлодиэлектрическим проводящим слоем. Используются в высокоточных электроцепях импульсного, постоянного и переменного тока. Применяются как элементы навесного монтажа. Являются изолированными резисторами.

Резисторы С2-29в
Номинальная
мощность, Вт
Диапазон номинальных
сопротивлений, Ом

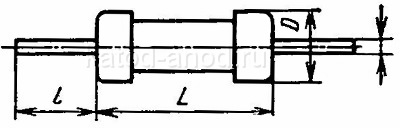

Размеры, мм Масса, г,
не более
D L l d
0,062 10...0,511 x 106 2,3 6,5 25 0,6 0,25
0,125 1...1,0 x 106 3,5 8,0 0,3
0,25 1...2,21 x 106 4,5 11,0 0,8 1,0
0,5 1...3,01 x 106 7,5 14,0 2,0
1 1...8,56 x 106 9,8 20,0 1,0 3,5
2 1...20 x 106 9,8 28,0 5,0

Значения (промежуточные) номинальных сопротивлений резисторов С2-29в (С2-29) соответствуют рядам Е24, Е192 с допусками ±0,05%; ±0,1%; ±0,25%; ±0,5%; ±1,0%;

Температурный коэффициент сопротивления резисторов С2-29В

Номинальная
мощность, Вт
Диапазон номинальных
сопротивлений, Ом
TKC, 10-6 1/°С,
в интервале температур
Обозначение
групп ТКС
-60...+20°C +20...+70°C +20...+155°C
0,125
0,25
10,1...100 х 103 - ±5 - Д
0,125
0,25
101...100 х 103 ±55 - ±55 C
0,062
0,125
0,25
0,5
1
2
101...511 х 103
10...1 х 106
10...2,21 х 106
10...3,01 х 106
10...5,11 х 106
10...10 х 106
±75 - ±25 A
0,062
0,125
0,25
0,5
1
2
101...511 х 103
10...1 х 106
10...2,21 х 106
10...3,01 х 106
10...8,56 х 106
10...10 х 206
±150 - ±50 Б
0,062
0,125
10...511 х 103
1...1 х 106
±300 - ±100 B
0,25
0,5
1...5,11 х 106
1
2
1...8,56 х 106
1...20 х 106

Сопротивление изоляции (в нормальных климатический условиях),
не менее:
1011
Уровень собственных шумов:
1...10 000 Ом 1 мкВ/В
10 000...499 000 Ом 0,5; 1,0 мкВ/В
499 000...1 000 000 Ом 1,0 мкВ/В
1 000 000...10 000 000 Ом 1,0; 5,0 мкВ/В
Более 10 000 000 Ом 5,0 мкВ/В

Предельные характеристики резисторов С2-29В

Рабочая температура (окружающей среды):
При номинальной электрической нагрузке:
для ±0,05% -60...+70°С
для ±0,1% -60...+70°С
для ±0,25% -60...+70°С
для ±0,5%; 1,0% -60...+85°С
При снижении электрической нагрузки до 0,01 Pн
для ±0,05% -60...+100°С
для ±0,1% -60...+125°С
для ±0,25%; ±0,5%; ±1,0% -60...+155°С
Относительная влажность воздуха при Т = +25°С до 98%
Пониженное атмосферное давление до 0,00013 Па
(10-6 мм рт. ст.)
Рабочее напряжение (предельное) переменного и постоянного тока:
0,062 Вт 150 В
0,125 Вт 200 В
0,25 Вт 350 В
0,5 Вт 500 В
1 Вт 700 В
2 Вт 750 В
Наработка на отказ (максимальная):
0,062...0,25 Вт 15 тыс. часов
0,05...2 Вт 25 тыс. часов
Сохраняемость 15 лет
