Резистор С5-35В С5-35)
Резисторы С5-35В используются в электроцепях переменного и постоянного тока. Монтируются навесным монтажом. Являются изолированными резисторами.
Номи-
нальная
мощность,
Вт | Диапазон
номи-
нальных
сопро-
тивлений,
Ом | Размеры, мм | Масса,
г,
не
более |

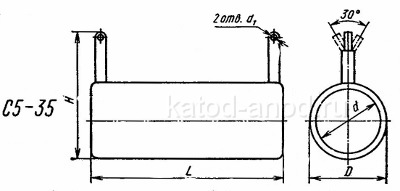

| D | L | H | d |
| С5-35в 3 |
3...510 |
14 |
26 |
28 |
6 |
16 |
| С5-35В 7,5 |
1...3,3x103 |
14 |
35 |
28 |
6 |
23 |
| С5-35В 10 |
1,8...10x103 |
14 |
41 |
28 |
6 |
27 |
| С5-35В 15 |
3,9...15x103 |
17 |
45 |
31 |
8,5 |
36 |
| С5-35В 25 |
10...24x103 |
21 |
50 |
35 |
13 |
52 |
| С5-35В 50 |
18...51x103 |
29 |
90 |
43 |
21 |
120 |
| С5-35В 75 |
47...56x103 |
29 |
140 |
43 |
21 |
200 |
| С5-35В 100 |
47...56x103 |
29 |
170 |
43 |
21 |
230 |
Значения (промежуточные) номинальных сопротивлений резисторов С5-35В соответствуют рядам Е12 и Е24 с допусками ±5% и ±10%.
| Температурный коэффициент сопротивления, не более |
500 x 10−6 1/°С |
| Сопротивление изоляции при нормальных клим. условиях, не менее |
103 МОм |
Предельные характеристики резисторов С5-35В
| Рабочая температура (окружающей среды): |
| При номинальной электрической нагрузке: |
−60...+40°С |
| При снижении электрической нагрузки до 0,6 Pн |
−60...+155°С |
| Относительная влажность воздуха при Т = +35°С |
до 98% |
| Пониженное атмосферное давление |
до 667 Па (5 мм рт. ст.) |
| Наработка на отказ (максимальная): |
10 тыс. часов |
| Сохраняемость, лет |
15 |
|
|
