Резистор С5-36В


Резисторы С5-36В применяются в электрических цепях переменного и постоянного тока. Монтируются навесным монтажом. Имеют возможность регулирования сопротивления при помощи перемещения хомута. Являются неизолированными резисторами.

Резисторы С5-35В
Номи-
нальная
мощ-
ность,
Вт
Диапазон
номи-
нальных
сопро-
тивлений,
Ом

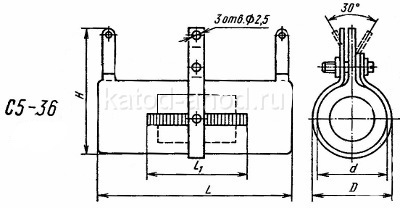

Размеры, мм Масса, г,
не
более
D L H L1 d
10 3...220 14 41 28 20 6 34
15 5,1...220 17 45 31 23 8,5 42
25 10...510 21 50 35 30 13 60
50 22...1,5x103 29 90 43 65 21 130
100 47...2,7x103 29 170 43 144 21 240

Значения (промежуточные) номинальных сопротивлений резисторов С5-36В соответствуют рядам Е12 и Е24 с допусками ±5% и ±10%.

Температурный коэффициент сопротивления, не более 500 x 10−6 1/°С
Сопротивление изоляции при нормальных клим. условиях, не менее 103 МОм

Предельные характеристики резисторов С5-36В

Рабочая температура (окружающей среды):
При номинальной электрической нагрузке: −60...+40°С
При снижении эл-кой нагрузки до 0,6 Pн −60...+155°С
Влажность воздуха (относительная) при Т = +35°С до 98%
Пониженное давление (атмосферное) до 667 Па (5 мм рт. ст.)
Наработка на отказ (максимальная): 10 тыс. часов
Сохраняемость, лет 12
