Резисторы С5-5 и С5-5В


Резисторы С5-5 и С5-5В используются в цепях переменного и постоянного тока. Граничная частота - до 1 МГц. Являются изолированными резисторами. В основном монтируются навесным способом.

С5-5 и С5-5В выпускаются пяти видов. Делятся на виды в зависимости от мощности резистора.

Резисторы с5-5 и С5-5В
Тип резистора Номинальная
мощность, Вт
Размеры, мм Масса, г,
не более

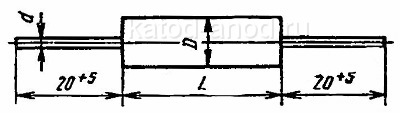

D L d
С5-5, С5-5В 1
2
5
8
10
6,15
6,15
11,2
12,2
12,2
20
27
33
42
52
0,8
0,8
1
1
1
1,5
2
9
10
13
Допуск, % Диапазон номинальных сопротивлений, Ом
1 Вт 2 Вт 5 Вт 8 Вт 10 Вт
±0,05 1 x 103
5,6 x 103
1 x 103
10 x 103
1 x 103
36 x 103
1 x 103
51 x 103
1 x 103
75 x 103
±0,1 1 x 103
5,6 x 103
1 x 103
10 x 103
1 x 103
36 x 103
1 x 103
51 x 103
1 x 103
75 x 103
±0,2 110 − 13x103 110 − 30x103 110 − 75x103 110 − 100x103 110 − 110x103
±0,5 110 − 13x103 110 − 30x103 110 − 75x103 110 − 100x103 110 − 180x103
±1 56 − 13 x 103 56 − 30 x 103 56 − 75 x 103 56 − 100 x 103 56 − 180 x 103
±2 11 − 13 x 103 11 − 30 x 103 11 − 75 x 103 11 − 100 x 103 11 − 180 x 103
±5 1 − 13 x 103 2 − 30 x 103 5,1 − 75 x 103 10 − 100 x 103 10 − 180 x 103

Промежуточные значения сопротивлений (номинальных) резисторов С5-5 и С5-5В соответствуют ряду Е24.


Температурный коэффициент сопротивления:
С5-5 ±50 x 10−6 1/°С
С5-5в ±150 x 10−6 1/°С
Сопротивление изоляции (в нормальных климатических условиях),
не менее
103 МОм

Предельные характеристики резисторов С5-5 и С5-5В

Рабочая температура (окружающей среды):
При номинальной электрической нагрузке -60...+70°С
При снижении электрической нагрузки до 0,05 Pн -60...+155°С
Относительная влажность воздуха C5-5 при Т = +25°С
и С5-5в при Т = +35°С
до 98%
Пониженное атмосферное давление до 667 Па
(5 мм рт. ст.)
Рабочее напряжение (предельное) 400 В
Наработка на отказ (минимальная):
C5-5в (Pн = 1; 2 Вт) 35 тыс. часов
С5-5, C5-5в (Pн = 5; 8; 10 Вт) 15 тыс. часов
Срок сохраняемости 20 лет
