Трансформаторы ТН12...ТН29Электрические параметры накальных трансформаторов ТН12...ТН29,
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номер типономинала | Тип и размеры сердечника, мм | Мощность, ВА | Ток первичной обмотки, А | Допустимые токи вторичных обмоток, А |
||
|---|---|---|---|---|---|---|
| 7−8 | 9−11 | 12−14 | ||||
| ТН12 | ШЛ16 Х 16 | 8.8 | 0,11/0,06 | 0,37 | 0,51 | 0,51 |
| ТН13 | ШЛ16 Х 20 | 13,3 | 0,15/0,09 | 0,71 | 0,71 | 0,71 |
| ТН14 | ШЛ16 Х 25 | 20 | 0,21/0,12 | 1,40 | 0,92 | 0,92 |
| ТН15 | ШЛ16 Х 25 | 20 | 0,21/0,12 | 0,92 | 1,13 | 1,33 |
| ТН16 | ШЛ16 Х 25 | 20 | 0,21/0,12 | 0,80 | 1,20 | 1,20 |
| ТН17 | ШЛ16 Х 32 | 30 | 0,30/0,17 | 0,80 | 2,00 | 2,00 |
| ТН18 | ШЛ16 Х 32 | 30 | 0,30/0,17 | 3,30 | 0,80 | 0,80 |
| ТН19 | ШЛ16 Х 32 | 30 | 0,30/0,17 | 0,80 | 1,75 | 2,40 |
| ТН20 | ШЛ20 Х 20 | 40 | 0,40/0,23 | 0,90 | 2,80 | 2,80 |
| ТН21 | ШЛ20 Х 20 | 40 | 0,40/0,23 | 0,90 | 1,00 | 4,50 |
| ТН22 | ШЛ20 Х 20 | 40 | 0,40/0,23 | 3,80 | 1,40 | 1,40 |
| ТН23 | ШЛ20 Х 25 | 58 | 0,53/0,32 | 1,40 | 3,90 | 3,90 |
| ТН24 | ШЛ20 Х 25 | 58 | 0,53/0,32 | 6,30 | 1,40 | 1,40 |
| ТН25 | ШЛ20 Х 25 | 58 | 0,53/0,32 | 5,60 | 1,80 | 1,80 |
| ТН26 | ШЛ20 Х 25 | 58 | 0,53/0,32 | 1,60 | 2,70 | 2,70 |
| ТН27 | ШЛ20 Х 32 | 77 | 0,68/0,40 | 0,73 | 3,70 | 7,80 |
| ТН28 | ШЛ20 Х 32 | 77 | 0,68/0,40 | 1,80 | 4,80 | 5,70 |
| ТН29 | ШЛ20 Х 40 | 98 | 0,88/0,51 | 2,20 | 4,50 | 9,10 |
Электрические параметры накальных трансформаторов ТН13...ТН28,
50 Гц, 127/220 В на броневых сердечниках ШЛМ.
Конструкция с уменьшенным расходом меди
| Номер типономинала | Тип и размеры сердечника, мм | Мощность, ВА | Ток первичной обмотки, А | Допустимые токи вторичных обмоток, А |
||
|---|---|---|---|---|---|---|
| 7−8 | 9−11 | 12−14 | ||||
| ТН13 | ШЛМ20 Х 20 | 14,5 | 0,20/0,12 | 0,78 | 0,78 | 0,78 |
| ТН14 | ШЛМ20 Х 25 | 21 | 0,27/0,16 | 0,80 | 1,28 | 1,28 |
| ТН15 | ШЛМ20 Х 25 | 21 | 0,27/0,16 | 0,80 | 1,28 | 1,28 |
| ТН16 | ШЛМ20 Х 25 | 21 | 0,27/0,16 | 0,80 | 1,28 | 1,28 |
| ТН17 | ШЛМ20 Х 32 | 33 | 0,39/0,22 | 1,00 | 1,85 | 2,30 |
| ТН18 | ШЛМ20 Х 32 | 33 | 0,39/0,22 | 1,00 | 1,85 | 2,30 |
| ТН19 | ШЛМ20 Х 32 | 33 | 0,39/0,22 | 1,00 | 1,85 | 2,30 |
| ТН23 | ШЛМ25 Х 25 | 60 | 0,62/0,036 | 1,55 | 4,00 | 4,00 |
| ТН24 | ШЛМ25 Х 25 | 60 | 0,62/0,036 | 6,30 | 1,60 | 1,60 |
| ТН25 | ШЛМ25 Х 25 | 60 | 0,62/0,036 | 5,60 | 2,00 | 2,00 |
| ТН26 | ШЛМ25 Х 25 | 60 | 0,62/0,036 | 1,80 | 2,80 | 5,00 |
| ТН27 | ШЛМ25 Х 32 | 75 | 0,87/0,50 | 1,04 | 3,65 | 7,25 |
| ТН28 | ШЛМ25 Х 32 | 75 | 0,87/0,50 | 1,94 | 4,57 | 5,43 |

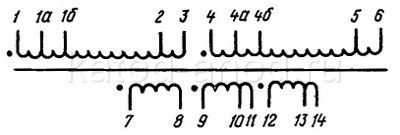

Электрическая принципиальная схема накальных трансформаторов ТН12...ТН29 на броневых сердечниках ШЛ и ШЛМ на 50 Гц , 127/220 В

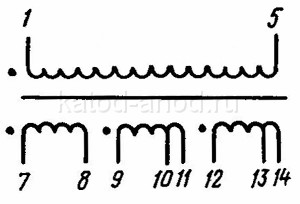

Электрическая принципиальная схема накальных трансформаторов ТН12...ТН29 на броневых сердечниках ШЛ и ШЛМ на 50 Гц , 220 В
Напряжения на отводах первичных обмоток трансформаторов на 127/220 В составляют:
- между выводами 1 и 1а, 4 и 4а - 3,2 В;
- между выводами 1 и 1б, 4 и 4б - 6,3 В;
- между выводами 1 и 2, 4 и 5 - 110 В;
- между выводами 1 и 3, 4 и 6 - 127 В;
На вторичных обмотках трансформаторов ТН всех исполнений и типов напряжение сооставляет:
- между выводами обмоток без отводов - 6.3 В;
- между началом обмотки (на схемах обычно обозначается точкой) и отводом - 5 В;
- между отводом и концом обмотки - 1.3 В.
При использовании трансформаторов ТН-127/220 В на 127 В необходимо:
соединить выводы 1 и 4, 3 и 6;
напряжение 127 В необходимо подавать на выводы 1 и 3.
При использовании трансформаторов ТН-127/220 В на 220 В необходимо:
соединить выводы 2 и 4;
напряжение 220 В необходимо подавать на выводы 1 и 5.
Для тр-тов ТН-220 В проще. Напряжение 220 В подаётся на выводы 1 и 5.
