Сглаживание пульсаций

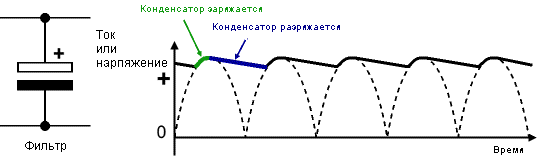

Сглаживание пульсаций - первоочередная задача после выпрямления тока. Эту задачу выполняет фильтр, состоящий из конденсатора (конденсаторов), который включен в цепь между выпрямителем и нагрузкой. Ёмкость конденсатора фильтра зависит от тока нагрузки. Чем больше ток нагрузки, тем большую ёмкость должен иметь конденсатор сглаживающего фильтра. Принцип работы сглаживающего фильтра выпрямителей следующий, в промежутки времени между импульсами напряжения с выпрямителя напряжение для нагрузки получается с конденсатора. Это хорошо видно на диаграмме.

Сглаживание пульсаций

В то время, когда есть импульс, конденсатор заряжается, когда импульса нет или он ниже напряжения источника питания конденсатор отдаёт своё напряжение в нагрузку. Обратите внимание, после сглаживания напряжение на выходе фильтра выпрямителя (без нагрузки) превышает среднее значение напряжения. Оно практически равно амплитуде выпрямленного напряжения. Точное значение - переменное напряжение с вторичной обмотки трансформатора умноженное на 1,4.

Напряжение на выходе фильтра не идеально. Если посмотреть на диаграмму, можно увидеть небольшие пульсации напряжения (или пульсации тока). Это происходит из-за того, что конденсатор между импульсами разряжается. Для многих схем небольшие пульсации напряжения являются допустимыми. Пульсации напряжения можно уменьшить увеличив ёмкость конденсатора. При однополупериодной схеме выпрямления ёмкость конденсаторов надо как минимум удваивать.
