Экономичные DC-DC преобразователи от Diodes


Американская компания Diodes Incorporated анонсировала новый минипреобразователь постоянного тока. Он способен поддерживать как понижающую и повышающую, так и инвертирующую конфигурацию включения для всевозможных систем светодиодного освещения и управления питанием общего применения. Чип AL8811 доступен в корпусе MSOP-8L (3 × 4.9 × 1.1)мм и почти не требует внешних элементов. Это позволяет сильно упростить всю конструкцию, а следовательно и конечную стоимость изделия.

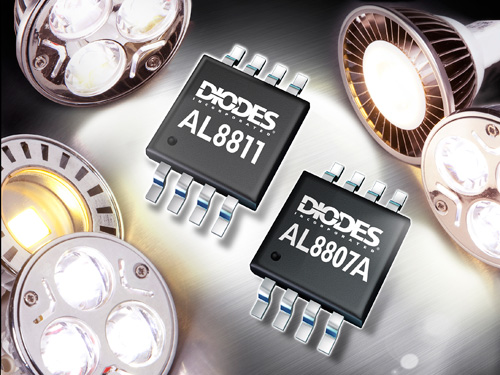

Экономичные DC-DC преобразователи от Diodes

Не смотря на то, что применение AL8811 является выгодным для многих светодиодно-осветительных применений, наибольший эффект от их совместного использования получат диммируемые лампы MR16. Так, использование AL8811 как повышающего преобразователя совместно с AL8807A, как понижающим светодиодным драйвером для диммируемых ламп MR16, даёт последним массу плюсов: уменьшение размеров и понижение стоимости комплектующих, повышение коэффициента мощности. Также, такая двухступенчатая схема обеспечивает повышенную совместимость с такими устройствами, как электронные трансформаторы, а также значительно понижает уровень пульсаций тока светодиода.

AL8811, при интервале входных напряжений от 3 В до 20 В и выходном до 36 В, является совместимой с различными 12 В осветительными приборами переменного тока. Устройство в выключенном состоянии потребляет мизерный ток - около 10 нА, даже несмотря на то, что максимальный выходной рабочий ток может достигать 1.6 А.

В состав чипа AL8811 входит внешний источник опорного напряжения с температурной компенсацией, драйвер, сильноточный выходным ключ и тактовый генератор с настраиваемой скважностью и активной схемой ограничения тока. Т.е. компания Diodes Incorporated создала весьма гибкое средство для разработки различных схем преобразователей напряжения постоянного тока любой сложность.
