Зачем соединяют диоды параллельно?


Зачем соединяют диоды параллельно? Затем,чтобы увеличить один из главных параметров - прямой ток диода. Но! Существует множество диодов, которые рассчитаны на самые разные токи, от миллиампер до сотен и тысяч ампер. Поэтому соединять диоды параллельно для увеличения общего прямого тока не имеет большой актуальности.

Диоды параллельно
Рис. 1

Диоды, включенные параллельно, можно видеть на рис. 1. Если каждый из них имеет прямой ток 1 А и максимальное обратное напряжение 100 В, то параметры всей цепочки будут соответственно 3 А и 100 В. Т.е. при параллельном включении пропорционально количеству возрастает прямой ток, а максимальное обратное напряжение не меняется.

В силу того, что характеристики отдельно взятых диодов всегда будут разниться, соединяя диоды параллельно необходимо всегда учитывать этот факт. При параллельном включении прямой ток будет неравномерно распределяться между диодами. Диод, обладающий наименьшим сопротивлением, будет брать на себя больший ток в прямом направлении. И в определённых обстоятельствах это превышение может оказаться критичным и произойдёт пробой диода. Чтобы этого не случилось, соединяя диоды параллельно, последовательно с каждым из них ставят резистор. См. рис. 2. Сопротивление этих резисторов выбирают из расчёта падения напряжения на них не более 1 В. Т.е. при токе в 1 А они должны быть около 1 Ома.

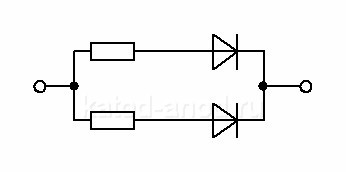

Параллельное включение диодов
Рис. 2

Встречается и комбинированное - последовательно-параллельное включение диодов. Такое включение показано на рис. 3.

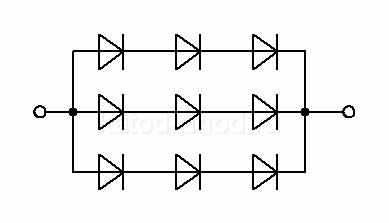

Последовательно-параллельное включение диодов
Рис. 3

Мы видим три цепи, соединённые параллельно, в каждой из которых последовательно включено по три диода. Если каждый из них имеет параметры, как указаны в первом примере, то общая характеристика всей "гирлянды" будет следующая: прямой ток - 3 А, максимальное обратное напряжение - 300 В. Можно предположить, что цена всей конструкции будет безусловно выше стоимости одного диода с похожими характеристиками.

Таким образом, если последовательное включение является вполне оправданным для повышения максимального обратного напряжения, то параллельное соединение диодов не является эффективным способом увеличения прямого тока из-за наличия дешёвых мощных диодов.
