Кенотрон 5Ц3С


Кенотрон 5Ц3С двуханодный. Относится к простейшему виду радиоламп, к ламповым диодам. Предназначен для использования в блоках питания как выпрямитель переменного напряжения.

Кенотрон 5Ц3С
Кенотрон 5Ц3С

5Ц3С производится в стеклянной оболочке, его масса 72 г. Цоколь октальный.

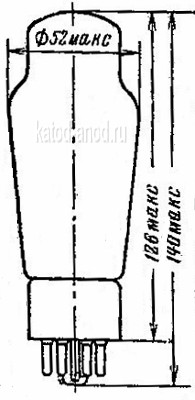

Габариты кенотрона 5Ц3С
Габариты кенотрона 5Ц3С


Цоколевка кенотрона 5Ц3С
Цоколевка 5Ц3С

5Ц3С характеристики

при Uн = 5В
Ток накала 3±0,3 A
Ток анода (при Ua=75В) ≥ 225 мА
Выпрямленный ток (при Ua = 500 В, Rн = 2 кОм, C = 4 мкФ) ≥230 мА
Количество часов наработки ≥500
Критерий оценки - выпрямленный ток ≥200 мА

Предельные эксплуатационные данные

Напряжение накала
4,5−5,5 В
Обратное напряжение лампы 5Ц3С 1700 В
Выпрямленный ток (среднее значение) 250 мА
Ток анода 5Ц3С (амплитудное значение) 750 мА
Температура окружающей среды −60...+70°C
