Лампа 6Ц5С


Лампа 6Ц5С - двуханодный кенотрон. Предназначен для выпрямления переменного напряжения. Оформление лампы 6Ц5С - миниатюрное, в стеклянной оболочке, массой 40 г.

Схема 6Ц5С
Схема 6Ц5С

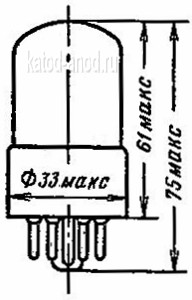

Габариты кенотрона 6Ц5С
Габариты кенотрона 6Ц5С


Цоколёвка кенотрона 6Ц5С
Цоколёвка кенотрона 6Ц5С


Характеристики 6Ц5С

Ток накала, мА 600 ± 60
Выпрямленный ток, мА 70 *
Наработка, ч ≥ 1000
Критерий оценки:
  выпрямленный ток, мА ≥ 60 *
* При Uа = 400 B, Rн = 5.7 кОм, С = 8 кОм.



Предельные эксплуатационные данные

Напряжение накала лампы 6Ц5С, В 5.7 − 7
Обратное напряжение, В 1100
Напряжение между катодом и подогревателем, В:
  при положительном потенциале подогревателя 0
  при отрицательном потенциале подогревателя 450
Выпрямленный ток, мА 75
Температура баллона лампы, °C 120
Температура окружающей среды, °C −60...+70
