Лампа 6Ф12П


Лампа 6Ф12П - широкополосный триод-пентод. Назначение - усиление напряжения НЧ и ВЧ в устройствах широкого применения и работа в частотно-преобразовательных каскадах. Оформление - миниатюрное, в стеклянной оболочке, массой 12.5 г.

Схема 6Ф12П
Схема 6Ф12П


Размеры 6Ф12П
Размеры 6Ф12П


Цоколёвка 6Ф12П
Цоколёвка 6Ф12П


Параметры 6Ф12П

при Uн = 6.3 В, Uа = 150 B, Rк = 68 кОм, Uс2 = 150 B
Ток накала, мА 330 ± 30
Напряжение виброшумов ≤ 100 мВ
Ток утечки между между катодом и подогревателем ≤ 20 мкА

Триодная часть
Ток анода 12.5 ± 3.5, мА
Обратный ток сетки ≤ 0.2 мкА
Крутизна характеристики 7−4 мА/В
Коэффициент усиления 100
Входное сопротивление на частоте 100 МГц 1 кОм
Эквивалентное сопротивление внутриламповых шумов 130 Ом
Межэлектродные ёмкости:
  входная 4.2+1.8−1 пФ
  выходная 0.26±0.08 пФ
  проходная ≤ 2 пФ

Пентодная часть
Ток анода 13 ± 4 мА
Ток 2-й сетки ≤ 2.2 мА
Обратный ток 1-й сетки ≤ 0.2 мкА
Крутизна характеристики 19−4 мА/В
Входное сопротивление на частоте 100 МГц 1 кОм
Эквивалентное сопротивление внутриламповых шумов 250 Ом
Межэлектродные ёмкости:
  входная 6.6 ± 1.6 пФ
  выходная 1.9 ± 0.5 пФ
  проходная ≤ 0.02 пФ
Наработка ≥ 2000 ч


Предельные эксплуатационные данные

Напряжение накала, В: 5.7−7
Напряжение анода, В
  пентода 300
  триода 250
Напряжение анода при включении лампы, В:
  пентода 550
  триода 550
Напряжение триода при запертой лампе, В: 400
Напряжение 2-й сетки, В 250
Напряжение 2-й сетки при включении лампы, В 550
Мощность, рассеиваемая анодом, Вт:
  пентода 5
  триода 3.5
Мощность, рассеиваемая 2-й сеткой, Вт 0.4
Напряжение между катодом и подогревателем, В 160
Ток катода, мА 22
Температура баллона, °C 230

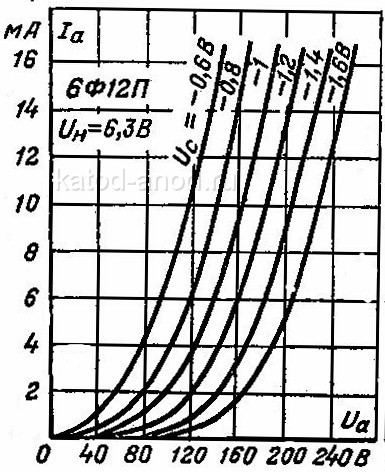

Анодные характеристики триодной части 6Ф12П
Анодные характеристики триодной части 6Ф12П

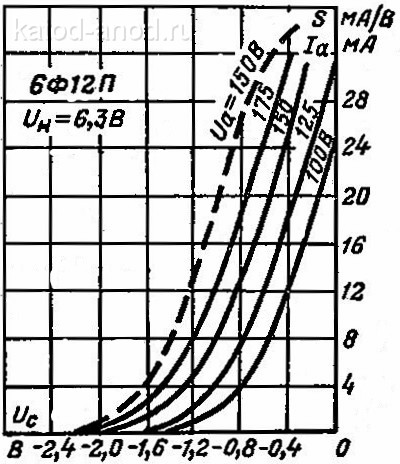

Зависимость тока анода (сплошные линии) и крутизны характеристики (пунктирные линии) триодной части от напряжения сетки 6Ф12П
Зависимость тока анода (сплошные линии) и крутизны характеристики
(пунктирные линии) триодной части от напряжения сетки 6Ф12П

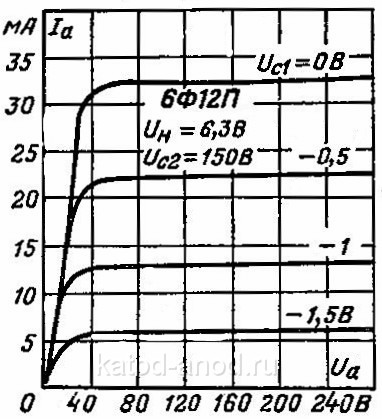

Анодные характеристики пентодной части 6Ф12П
Анодные характеристики пентодной части 6Ф12П

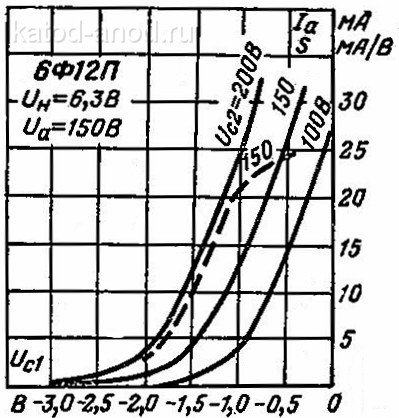

Зависимость тока анода (сплошные линии) и крутизны характеристики (пунктирные линии) пентодной части от напряжения 1-й сетки 6Ф12П
Зависимость тока анода (сплошные линии) и крутизны характеристики
(пунктирные линии) пентодной части от напряжения 1-й сетки 6Ф12П
