Лампа 6Ф3П


Лампа 6Ф3П - триод-пентод. Назначение: работа в блоках развёртки телевизоров и в усилителях НЧ. Разделение по частям: триодная часть - задающий генератор кадровой развёртки, предварительный усилитель низкой частоты; пентодная часть - выходной усилитель кадровой развёртки, выходной усилитель низкой частоты.

Оформление - миниатюрное, в стеклянной оболочке, массой 20 г.

Схема 6Ф3П
Схема 6Ф3П

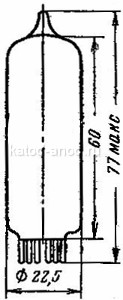

Размеры 6Ф3П
Размеры 6Ф3П


Цоколёвка 6Ф3П
Цоколёвка 6Ф3П


Параметры 6Ф3П

при Uн = 6.3 В, Uа.т. = 170 B, Uс.т. = −1.5 B, Uа.п. = 170 B,
Uс1п = −11.5 B, Uс2п = 170 B
Ток накала, мА 810 ± 80

Триодная часть
Ток анода, мА 2.5 ± 1.2
Обратный ток сетки, мкА ≤ 0.5
Ток утечки, мкА:
  между катодом и подогревателем ≤ 20
  между сеткой и остальными электродами ≤ 20
  между анодом и остальными электродами ≤ 20
Крутизна характеристики, мА/В 2.5 ± 1.2
Коэффициент усиления 75
Межэлектродные ёмкости, пФ:
  входная 2.2
  выходная 0.4
  проходная 3.7

Пентодная часть
Ток анода, мА 41 ± 13
То же в импульсе, мА 140
Обратный ток 1-й сетки, мкА ≤ 0.5
Ток 2-й сетки, мА ≤ 14
То же в импульсе, мА 35
Ток утечки, мкА:
  между катодом и подогревателем ≤ 30
  между 1-й сеткой и остальными электродами ≤ 10
  между анодом и остальными электродами ≤ 20
Крутизна характеристики, мА/В 7 ± 2
Внутреннее сопротивление, кОм 15
Напряжение отсечки по 1-й сетке (отрицательное), В ≤ 1
Выходная мощность (при коэффициенте нелинейных искажений 10%), Вт 3
Межэлектродные ёмкости, пФ:
  входная 9.3
  выходная 8.5
  проходная ≤ 0.3
Наработка, ч ≥ 3000
Критерии оценки:
  крутизна характеристики триода, мА/В ≥ 1
  крутизна характеристики пентода, мА/В ≥ 4


Предельные эксплуатационные данные

Напряжение накала, В 5.7 − 6.9
Напряжение между катодом и подогревателем, В 100

Триодная часть
Напряжение анода, В:
  в обычном режиме 250
  в импульсном режиме 600
Мощность, рассеиваемая анодом, Вт 1
Ток катода, мА:
  в обычном режиме 15
  в импульсном режиме 250
Сопротивление в цепи сетки, МОм:
  при автоматическом смещении 3
  при фиксированном смещении 1

Пентодная часть
Напряжение анода, В:
  в обычном режиме 275
  при включении холодной лампы 300
  в импульсном режиме 2500
Напряжение 2-й сетки, В:
  в обычном режиме 250
  при включении холодной лампы 300
Мощность, Вт:
  рассеиваемая анодом 8
  рассеиваемая 2-й сеткой 2.5
Ток катода, мА 60
Сопротивление в цепи 1-й сетки, МОм:
  при автоматическом смещении 1
  при фиксированном смещении 0.5
Температура окружающей среды −60...+70°C

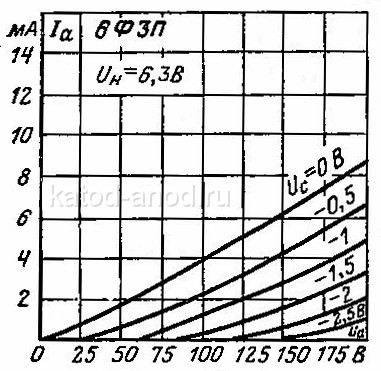

Анодные характеристики триодной части 6Ф3П
Анодные характеристики триодной части 6Ф3П

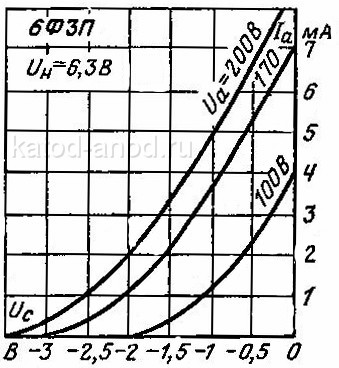

Анодно-сеточные характеристики триодной части 6Ф3П
Анодно-сеточные характеристики триодной части 6Ф3П

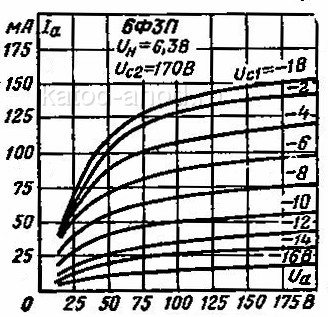

Анодные характеристики пентодной части 6Ф3П
Анодные характеристики пентодной части 6Ф3П

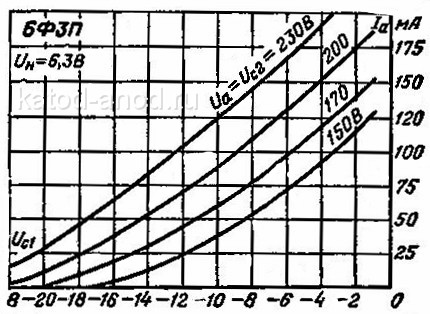

Анодно-сеточные характеристики пентодной части 6Ф3П
Анодно-сеточные характеристики пентодной части 6Ф3П
