Лампа 6Ж1П


Лампа 6Ж1П - пентод. Назначение - усиление ВЧ напряжения в радио и телевизионной аппаратуре. Оформление - миниатюрное, в стеклянной оболочке, массой 15 г.

6ж1п схема
6ж1п схема


Цоколёвка 6Ж1П
Цоколёвка 6Ж1П


Размеры 6Ж1П
Размеры 6Ж1П


6Ж1П характеристики

при Uн = 6.3 В, Uа = 120 В, Uс2 = 120 В, Rк = 200 Ом

Наименование6Ж1П6Ж1П-ЕВ
Ток накала, мА 170 ± 17 172 ± 12
Ток анода, мА 7.35 ± 2.35 7.35 ± 2.35
Ток анода в начале характеристики (при Uc1=−10 В), мкА ≤ 100 ≤ 50
Ток второй сетки, мА ≤ 3.2 ≤ 3
Обратный ток первой сетки, мкА ≤ 0.2 ≤ 0.1
Ток утечки между катодом и подогревателем, мкА ≤ 20 ≤ 15
Крутизна характеристики, мА/В 5.15 ± 1.25 5.15 ± 1.25
Крутизна характеристики при Uн - 5.7 В ≥ 3.4 ≥ 3.4
Входное сопротивление (при f = 60 МГц), КОм 25−13 ≥ 12
Внутреннее сопротивление, МОм 0.3−0.2+0.8 0.3−0.2+0.8
Эквивалентное сопротивление шумов, КОм 1.8+1.9 ≥ 3.5
Межэлектродные ёмкости, пФ:
  входная 4.25 ± 0.35 4.1 ± 0.6
  выходная 2.35 ± 0.25 2.35 ± 0.45
  проходная ≤ 0.02 ≤ 0.035
  катод−подогреватель ≤ 4.6 ≤ 4.6
Наработка, ч ≥ 2000 ≥ 5000
Критерии оценки:
  обратный ток 1-й сетки, мкА ≤ 0.3
  крутизна характеристики, мА/В ≥ 3.4 ≥ 3.4



Предельные эксплуатационные данные 6Ж1П

Наименование6Ж1П6Ж1П-ЕВ
Напряжение накала, В 5.7 − 6.9 6 − 6.6
Напряжение анода, В 200 120
Напряжение анода при запертой лампе, В 225
Напряжение второй сетки, В 150 120
Напряжение между катодом и подогревателем, В:
  при отрицательном потенциале подогревателя 120 120
  при положительном потенциале подогревателя 120 90
Ток катода, мА 20 13
Мощность, рассеиваемая второй сеткой, Вт 0.55 0.4
Мощность, рассеиваемая анодом, Вт 1.8 1.2
Сопротивление в цепи первой сетки, МОм 1 1
Температура баллона, °C 130 90
Температура окружающей среды 6Ж1П, °C −60...+70 −60...+70

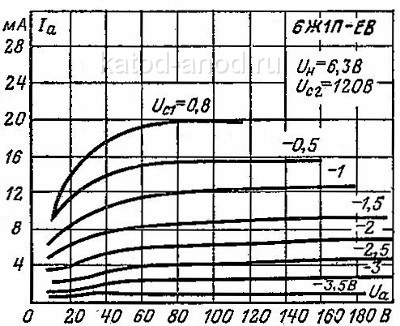

Анодные характеристики 6Ж1П-ЕВ
Анодные характеристики 6Ж1П-ЕВ

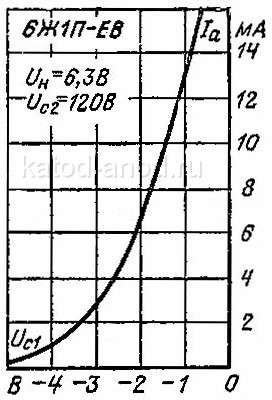

Анодно-сеточная характеристика 6Ж1П-ЕВ
Анодно-сеточная характеристика 6Ж1П-ЕВ
