Лампа 6Ж32П


Лампа 6Ж32П - малошумящий пентод. Работает в первых каскадах звуковоспроизводящей и звукозаписывающей аппаратуры. Оформление миниатюрное, в стеклянной оболочке, массой 15 г.

Схема 6Ж32П
Схема 6Ж32П


Цоколёвка 6Ж32П
Цоколёвка 6Ж32П


Размеры 6Ж32П
Размеры 6Ж32П


6Ж32П характеристики

при Uн = 6.3 В, Uа = 250 В, Uс3 = 0 В, Uс2 = 140 В, Uс1 = −2 В

Наименование6Ж32П
Ток накала, мА 200 ± 20
Ток анода, мА 3 ± 1
Ток второй сетки, мА ≤ 1
Обратный ток первой сетки, мкА ≤ 0.3
Ток утечки между 1-й сеткой и остальными электродами, мкА ≤ 5
Ток утечки между анодом и остальными электродами, мкА ≤ 20
Крутизна характеристики 6Ж32П, мА/В 1.8 ± 0.5
Напряжение гудения (фон переменного тока), мкВ ≤ 4
Наработка, ч ≥ 3000
Критерий оценки:
  крутизна характеристики, мА/В ≥ 1

Предельные эксплуатационные данные 6Ж32П


Наименование6Ж32П
Напряжение накала, В 5.7 − 6.9
Напряжение анода, В 300
Напряжение второй сетки, В 200
Напряжение между катодом и подогревателем, В:
  при положительном потенциале подогревателя 50
  при отрицательном потенциале подогревателя 100
Ток катода, мА 6
Мощность, рассеиваемая анодом, Вт 1
Мощность, рассеиваемая второй сеткой, Вт 0.2
Сопротивление в цепи первой сетки, МОм 3
Температура окружающей среды, °C −60...+70

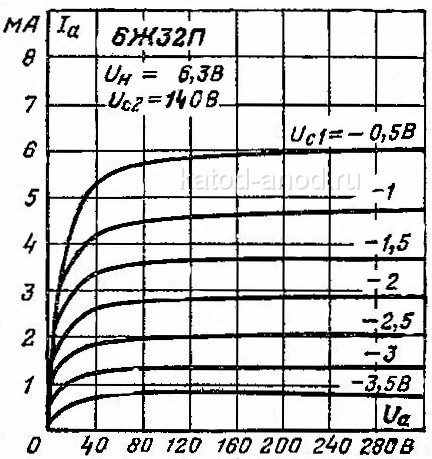

Анодные характеристики 6Ж32П
Анодные характеристики 6Ж32П

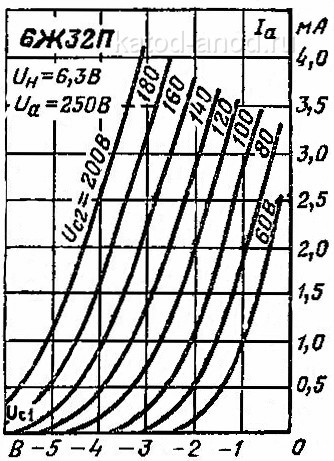

Анодно-сеточные характеристики 6Ж32П
Анодно-сеточные характеристики 6Ж32П
