Лампа 6Ж38П


Лампа 6Ж38П - пентод. Назначение - усиление напряжения высокой частоты в широкополосных усилителях мощности. Поддерживаемая частота - до 300 МГц. Оформление - миниатюрное, в стеклянной оболочке, массой 15 г.

Схема 6Ж38П
Схема 6Ж38П

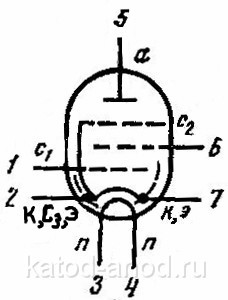

Цоколёвка 6Ж38П
Цоколёвка 6Ж38П

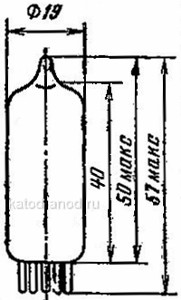

Размеры 6Ж38П
Размеры 6Ж38П


6Ж38П характеристики

при Uн = 6.3 В, Uа = 150 В, Uс2 = 100 В, Uс3 = 0 В, Rк = 82 Ом

Наименование6Ж38П6Ж38П-ЕВ
Ток накала, мА 190 ± 20 190 ± 20
Ток анода, мА 12 ± 4 12 ± 3.5
Ток анода в начале характеристики (при Uc1 = −8 B), мкА ≤ 100 ≤ 30
Ток второй сетки, мА 3.5−1.8 1.8+1.7
Обратный ток первой сетки, мкА ≤ 0.2 ≤ 0.15
Ток утечки между катодом и подогревателем, мкА ≤ 20 ≤ 10
Крутизна характеристики 6Ж38П, мА/В 10.6 − 2.6 10.6 ± 3
Крутизна характеристики 6Ж38П при Uн = 5.7 B, мА/В: ≥ 6.5 ≥ 6.5
Напряжение виброшумов (при Ra = 2 КОм), мВ ≤ 150 ≤ 100
Наработка, ч ≥ 5000 ≥ 5000
Критерии оценки:
  обратный ток первой сетки, мкА ≤ 0.5 ≤ 1
  крутизна характеристики, мА/В ≥ 6.5 ≥ 6.2

Предельные эксплуатационные данные 6Ж38П


Наименование6Ж38П6Ж38П-ЕВ
Напряжение накала, В 5.7 − 7 6 − 6.6
Напряжение анода, В 300 165
Напряжение анода при запертой лампе, В 400
Напряжение второй сетки, В 160 135
Напряжение второй сетки при запертой лампе, В 400
Напряжение между катодом и подогревателем, В 120 120
Ток катода, мА 20 20
Мощность, рассеиваемая анодом, Вт 3 2.3
Мощность, рассеиваемая второй сеткой, Вт 0.5 0.35
Сопротивление в цепи первой сетки, МОм 1 1
Температура баллона лампы 6Ж38П, °C 120 150
Температура окружающей среды, °C −60...+70 −60...+125

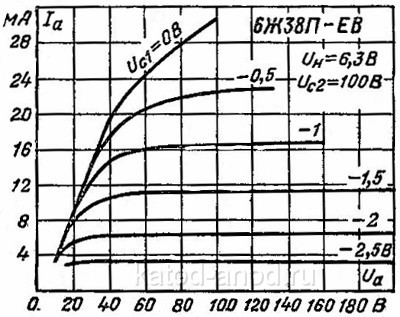

Анодные характеристики 6Ж38П-ЕВ
Анодные характеристики 6Ж38П-ЕВ

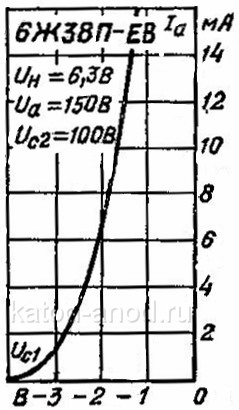

Анодно-сеточная характеристика 6Ж38П-ЕВ
Анодно-сеточная характеристика 6Ж38П-ЕВ
