Лампа 6Ж3П


Лампа 6Ж3П - лучевой тетрод. Основное назначение - усиление ВЧ напряжения. Оформление - миниатюрное, в стеклянной оболочке, массой 12 г.

Схема 6Ж3П
Схема 6Ж3П


Цоколёвка 6Ж3П
Цоколёвка 6Ж3П


Размеры 6Ж3П
Размеры 6Ж3П


6Ж3П характеристики

при Uн = 6.3 В, Uа = 250 В, Uс2 = 150 В, Rк = 200 Ом

Наименование6Ж3П6Ж3П-Е
Ток накала, мА 300 ± 25 300 ± 20
Ток анода, мА 7 ± 2 7 ± 1.8
Ток анода в начале характеристики (при Uc1 = − 9 B), мкА ≤ 30 ≤ 30
Ток второй сетки, мА 2 ± 0.7 2 ± 0.7
Обратный ток первой сетки (при Uc1 = − 2 B, мкА ≤ 1 ≤ 1
Ток утечки между катодом и подогревателем, мкА ≤ 20
Крутизна характеристики, мА/В: 5 ± 1 5 ± 1
Внутреннее сопротивление, MОм 0.8 0.8
Напряжение виброшумов (при Ra = 2 КОм), мВ ≤ 250 ≤ 100
Наработка, ч ≥ 3000 ≥ 5000
Критерий оценки:
  крутизна характеристики, мА/В ≥ 3.25 ≥ 3.25



Предельные эксплуатационные данные 6Ж3П

Наименование6Ж3П6Ж3П-Е
Напряжение накала, В 5.7 − 7 6 − 6.6
Напряжение анода, В 330 330
Напряжение второй сетки, В 165 165
Напряжение между катодом и подогревателем, В: 100 100
Мощность, рассеиваемая анодом, Вт 2.5 2.5
Мощность, рассеиваемая второй сеткой, Вт 0.55 0.55
Сопротивление в цепи первой сетки, МОм 0.1 0.1
Температура окружающей среды, °C −60...+100 −60...+85

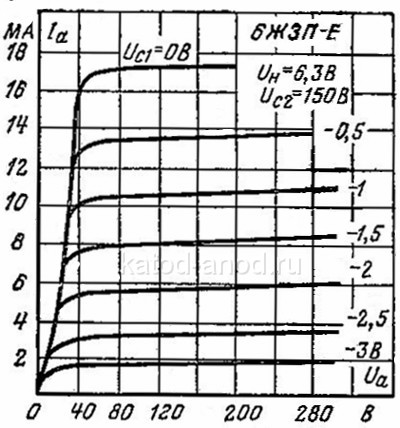

Анодные характеристики 6Ж3П-Е
Анодные характеристики 6Ж3П-Е

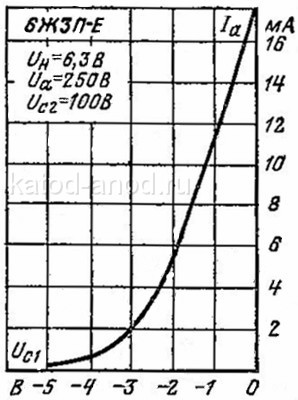

Анодно-сеточная характеристика 6Ж3П-Е
Анодно-сеточная характеристика 6Ж3П-Е
